型号

205

型号

213

型号

253

型号

293

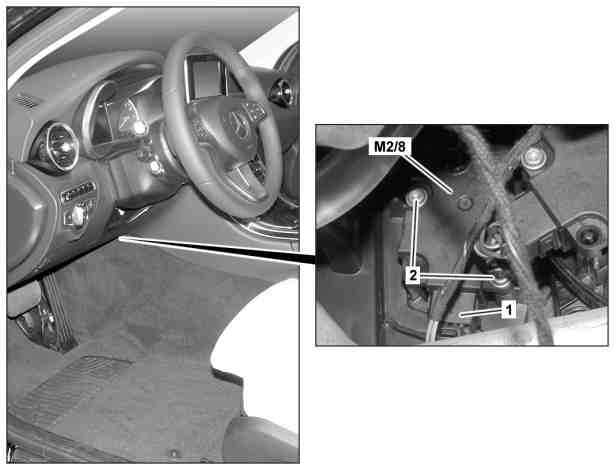

图示为车型 205.### 1#

1

电气连接器

2

螺栓

M2/8

左侧混合空气风门促动器

e
d

拆卸/安装

1.1

拆下驾驶员侧仪表板下方的饰件。

型号 205.### 1# , 213.### 1# , 253.### 1# , 293.### 1#

型号 205.### 1# , 253.### 1#

AR68.10-P-1500LW

型号 213.### 1#

AR68.10-P-1501LWE

型号 293.### 1#

AR68.10-P-1501EQ

1.2

拆下空调壳体。

型号 205.### 2# , 213.### 2# , 253.### 2# , 293.### 2#

型号 205.### 2# , 213.### 2# , 253.### 2#

AR83.30-P-5200LW

型号 293.### 2#

AR83.30-P-5200EQ

2

将气流分配系统外壳从蒸发器外壳上分离。

型号 205.### 2# , 213.### 2# , 253.### 2# , 293.### 2#

AR83.30-P-5201LW

3

断开电气连接器 (1)。

4

拆下螺栓 (2)，然后拆下左侧混合空气风门促动器电机 (M2/8)。

5

按照与拆卸相反的顺序进行安装。

6

使用车辆诊断系统对左侧混合空气风门促动器电机 (M2/8) 进行示教，然后将其标准化，再删除故障记忆。

a

型号 205, 213, 253

AD00.00-P-2000-04B

a

型号 293

AD00.00-P-2000-06FR

i
菜单项：

Adaptations（调校）→

Teach-in processes （示教过程） →

Teach-in of actuator motors（促动器电机示教） →

Normalizing of positioning motors（电机位置标准化）
