型号

205

带代码581 (自动空调)

型号

213

带代码581 (自动空调)

型号

253

带代码581 (自动空调)

型号

293

带代码581 (自动空调)

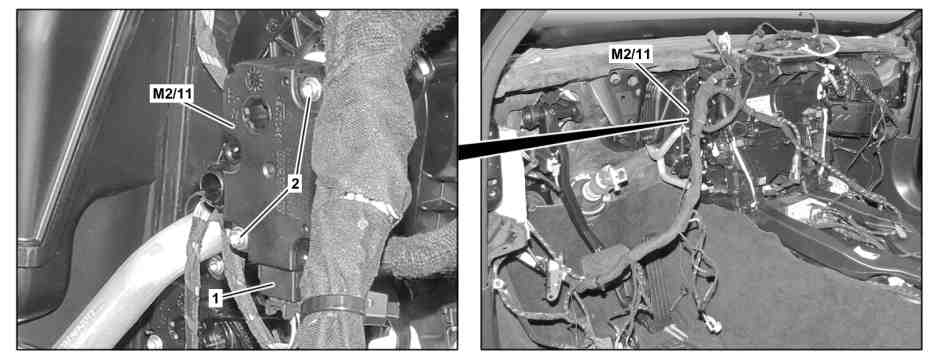

图示为车型 205

1

电气连接器

M2/11

左侧脚部位置出风口/中央出风口/侧出风口和后部出风口风门促动器电机

2

螺栓

e
d

拆卸/安装

1

拆下仪表板。

型号 205, 253

带代码581 (自动空调)

AR68.10-P-1000LW

型号 213

带代码581 (自动空调)

AR68.10-P-1000LWE

型号 293

带代码581 (自动空调)

AR68.10-P-1000EQ

2

拆下仪表板下方的横梁。

型号 213

带代码581 (自动空调)

AR62.30-P-1250LWE

型号 205, 253, 293

带代码581 (自动空调)

AR62.30-P-1250LW

3

断开电气连接器 (1)。

4

拧下螺钉 (2)，然后拆下左侧脚部位置/中央出风口/侧出风口和后排出风口风门促动器电机 (M2/11)。

5

按照与拆卸相反的顺序进行安装。

6

连接诊断系统，示教并标准化左侧脚部位置/中央出风口/侧出风口和后排出风口风门促动器电机 (M2/11)，然后清除故障记忆。

a

型号 205, 213, 253

带代码581 (自动空调)

AD00.00-P-2000-04B

a

型号 293

带代码581 (自动空调)

AD00.00-P-2000-06FR

i
菜单项：

Adaptations（调校）→

Teach-in processes（示教过程）→

Teach-in of actuator motors（促动器电机示教）→

Normalizing of positioning motors（电机位置标准化）
