型号

205

带代码580 (空调)

型号

213

带代码580 (空调)

型号

253

带代码580 (空调)

型号

293

带代码580 (空调)

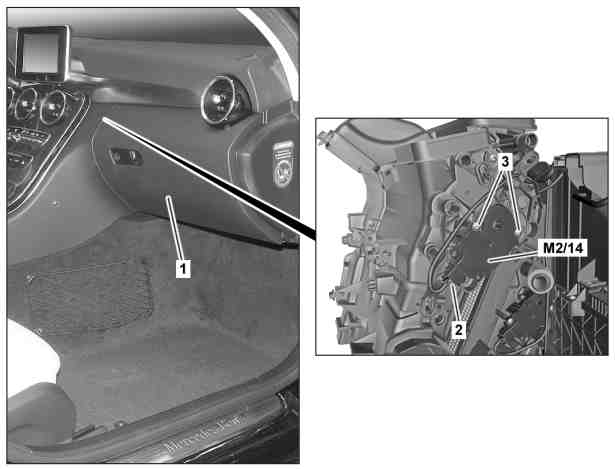

图示为车型 205

1

手套箱

2

电气连接器

3

螺栓

M2/14

除霜器/脚部位置/中间出风口风门促动器电机

e
d

拆卸/安装

1

拆下手套箱 (1)。

型号 213

带代码580 (空调)

AR68.10-P-1402LWE

型号 205, 253

带代码580 (空调)

型号 293

带代码580 (空调)

AR68.10-P-1400LW

2

断开电气连接器 (2)。

3

拧松螺钉 (3)，然后拆下除霜器/脚部位置/中央出风口风门促动器电机 (M2/14)。

4

按照与拆卸相反的顺序进行安装。

5

连接车辆诊断系统，示教并标准化除霜器/脚部位置/中央出风口风门促动器电机 (M2/14)，然后清除故障记忆。

a

型号 205, 213, 253

带代码580 (空调)

AD00.00-P-2000-04B

a

型号 293

带代码580 (空调)

AD00.00-P-2000-06FR

i
菜单项：

Adaptations（调校）→

Teach-in processes （示教过程） →

Teach-in of actuator motors（促动器电机示教） →

Normalizing of positioning motors（电机位置标准化）
