型号

205

型号

213

型号

253

型号

293

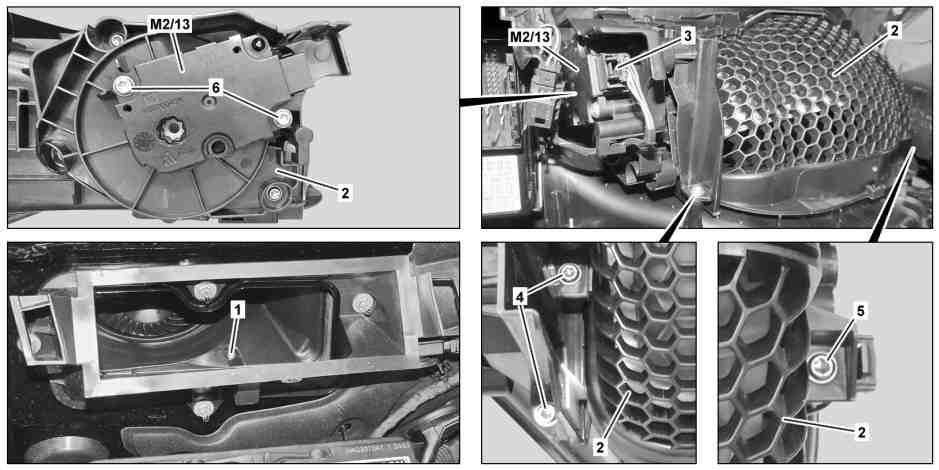

图示为车型 205，装配自动空调/代码 (581)

1

螺钉

5

螺钉

2

空气内循环系统外壳

6

螺栓

3

电气连接器

M2/13

新鲜空气风门/冲压空气风门/空气内循环风门促动器电机

4

螺栓

e
d

拆卸/安装

1

拆下仪表板。

型号 205, 253

AR68.10-P-1000LW

型号 213

AR68.10-P-1000LWE

型号 293

AR68.10-P-1000EQ

2

拆下仪表板下方的横梁。

型号 213

AR62.30-P-1250LWE

型号 205

型号 253

型号 293

AR62.30-P-1250LW

3

拆下空气内循环外壳 (2) 的螺钉 (1)。

4

断开电气连接器 (3)。

5

拧下螺钉栓（4、5），然后拆下空气内循环外壳 (2)。

6

拧下螺钉 (6)，然后拆下新鲜空气/冲压空气/空气内循环风门促动器电机 (M2/13)。

7

按照与拆卸相反的顺序进行安装。

8

连接诊断系统，示教并标准化新鲜空气/冲压空气/空气内循环风门促动器电机 (M2/13)，然后清除故障记忆。

a

型号 205, 213, 253

AD00.00-P-2000-04B

a

型号 293

AD00.00-P-2000-06FR

i
菜单项：

Adaptations（调校）→

Teach-in processes（示教过程）→

Teach-in of actuator motors（促动器电机示教）→

Normalizing of positioning motors（电机位置标准化）
