AR83.10-P-4800LW
拆卸和安装后部出风口
21.01.2016
型号
205
型号
213
型号
253
1
后出风口
2
后部中央控制台护盖
P83.10-2876-06
e
d
拆卸/安装
1
拆下后部中央控制台护盖 (2)
AR68.20-P-2358LW
2

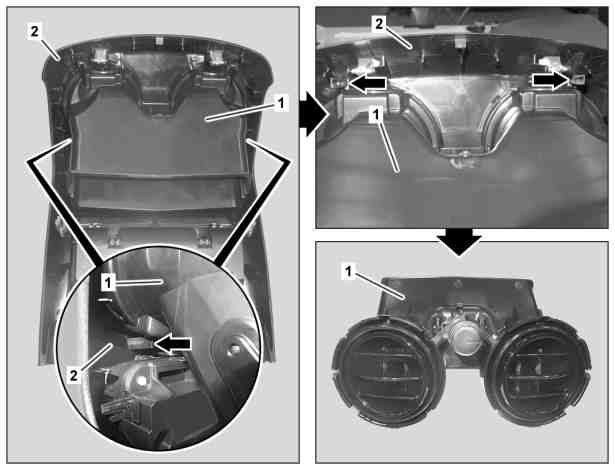

将后通风口 (1) 顶部和底部从后部中央控制台护盖 (2) (箭头所示) 上松开, 然后拆下后通风口 (1)
l
夹子拆卸器
*452589016300
3
按照拆卸的相反顺序进行安装
452 589 01 63 00
夹子拆卸器
