型号

205

型号

213

型号

253

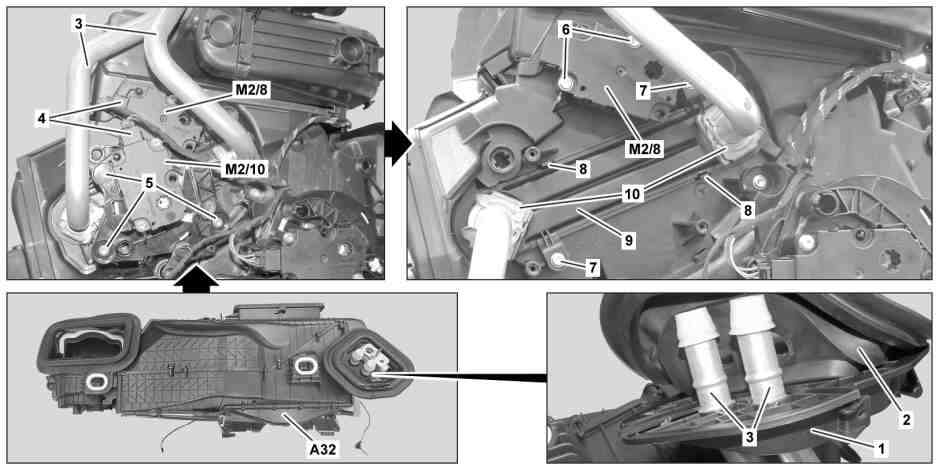

图示为装配自动空调/代码 581

1

塑料支座

8

固定卡

2

密封件

9

热交换器

3

冷却液管路

10

固定卡

4

电气连接器

A32

空调壳体

5

螺栓

M2/8

左混合空气风门促动器

6

螺栓

M2/10

后排混合空气风门促动马达 (装配自动空调/代码 581)

7

螺钉

e
d

拆卸/安装

1

拆下空调壳体 (A32)

AR83.30-P-5200LW

2

分开塑料支座 (1) 并将密封件 (2) 从冷却液管路 (3) 上拆下

3

断开左侧混合空气风门促动马达 (M2/8) 上的电气连接器 (4) 并将电线束放到一侧

4

断开后部混合空气风门促动马达 (M2/10) 上的电气连接器 (4) 并将电线束放到一侧

型号 205, 213, 253

带代码581 (自动空调)

5

拆下螺钉/螺栓 (5), 然后将促动装置连同后部混合空气风门促动马达 (M2/10) 一起拆下

型号 205, 213, 253

带代码581 (自动空调)

6

拆下螺钉/螺栓 (6), 然后拆下左侧混合空气风门促动马达 (M2/8)

7

拆下螺钉/螺栓 (7)

8

分开固定卡 (8) 并拆下热交换器 (9)

9

分开固定卡 (10) 并将冷却液管路 (3) 从热交换器 (9) 上拆下

p
安装:

更换密封圈和固定卡 (10).

否则将不能保证严密性.

10

按照拆卸的相反顺序进行安装
