Typ

205

Typ

213

Typ

253

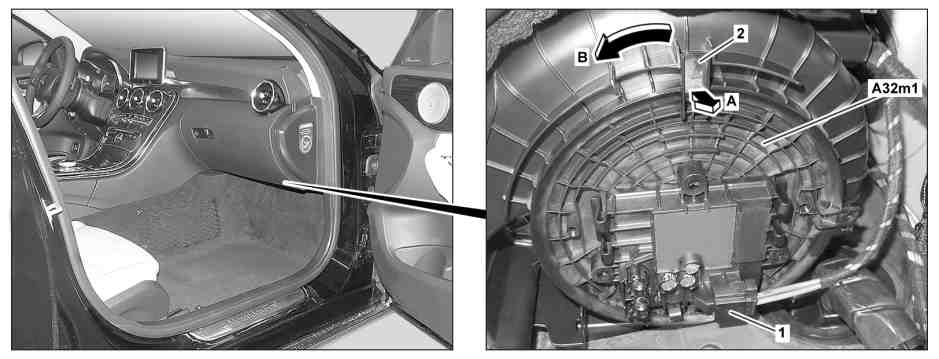

图示为车型 205

1

电气连接器

A32m1

电动鼓风机马达

2

固定件

e
d

拆卸/安装

1

拆下乘客侧仪表板下方的护盖

Typ 205, 253

AR68.10-P-1520LW

Typ 213

AR68.10-P-1502LWE

2

断开电气连接器.(1)

3

松开固定片 (2) (箭头 A)

4

将电子鼓风机马达 (A32m1) 转动至终点挡块 (箭头 B) 处

5

向下拆下电子鼓风机马达 (A32m1)

p

不要将电子鼓风机马达 (A32m1) 放置在风扇叶轮上.

否则会导致风扇叶轮不平衡.

6

按照拆卸的相反顺序进行安装
