型号

213

带代码581 (自动空调)

1

手套箱

3

螺栓

2

电气连接器

M2/14

除霜器/脚部位置/中央出风口风门促动马达

e
d

拆卸/安装

1

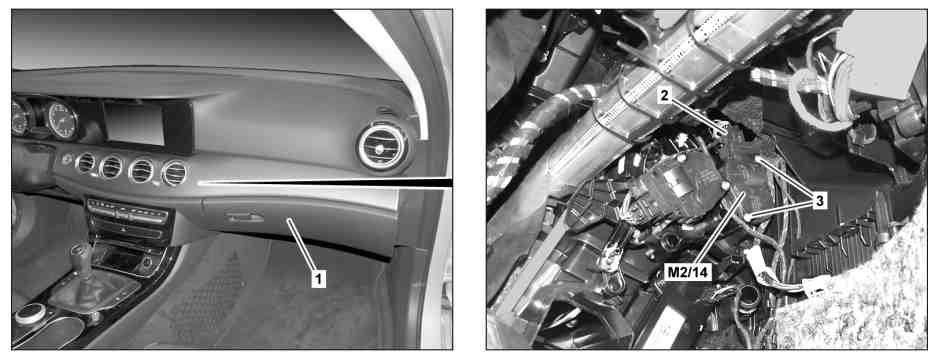

拆下手套箱 (1)

AR68.10-P-1402LWE

2

断开电气连接器 (2)

3

拆下螺钉/螺栓 (3) 并拆下除霜器/脚部位置/中央出风口风门促动马达 (M2/14)

4

按照拆卸的相反顺序进行安装

5

连接诊断系统, 示教并标准化除霜器/脚部位置/中央出风口风门促动马达 (M2/14), 然后清除故障记忆

a

AD00.00-P-2000-04B

i
菜单项:

自适应 (Adaptations) →

调校过程 (Teach-in processes) →

调校促动马达 (Teach-in of actuator motors ) →

标准化定位马达 (Normalizing of positioning motors)
