AR83.30-P-5201LW
分解和组装空调 (A/C) 外壳
20.05.2019
型号
205
型号
213
型号
253
型号
293
P83.30-4944-09
图示为车型 205，装配自动空调/代码 581
1
气流分配系统外壳
4
螺钉
2
空气内循环系统外壳
5
固定片
3
空调壳体
6
锁止装置
P83.30-4943-09
图示为车型 205，装配自动空调/代码 581
2
空气内循环系统外壳
9
螺栓
7
螺钉
10
螺钉
8
电气连接器
图示为车型 205，装配自动空调/代码 581
3
空调壳体
11
螺栓
P83.30-4945-06
e
拆卸
1
拆下空调壳体。
型号 205, 253
AR83.30-P-5200LW
型号 293
AR83.30-P-5200EQ
c
b
分解/组装
2
拆下热交换器。
型号 293
AR83.25-P-1100EQ
型号 205, 213, 253
AR83.25-P-1100LW
3
拧下螺钉 (4)。
4
松开固定片 (5) 和锁止装置 (6)，然后将气流分配系统外壳 (1) 从蒸发器外壳 (3) 上拆下。
5
拆下空气内循环系统外壳 (2) 的螺栓 (7)。
6
断开电气连接器 (8) 并将电线束放到一旁。
7

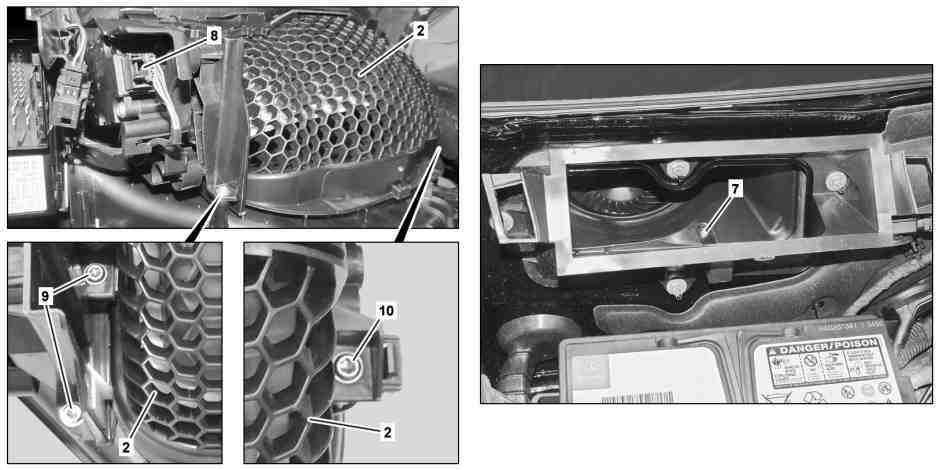

拆下空气内循环系统外壳 (2) 上的螺钉（9、10）。
8
将空气内循环系统外壳 (2) 从蒸发器外壳 (3) 上拆下并放到一旁。
9

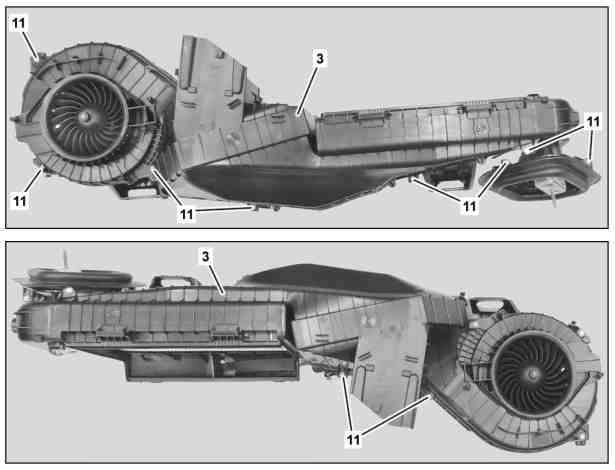

拆下螺钉 (11)。
10
拆下蒸发器外壳 (3) 的上部并放到一旁。
11
按照与拆卸相反的顺序进行组装。
d
安装
12
安装空调壳体。
型号 205, 213, 253
AR83.30-P-5200LW
型号 293
AR83.30-P-5200EQ
