型号

213

带代码1U6 (制冷剂 R744)

3

电气连接器

B12/4

气体冷却器下游的 CO2压力/温度感测器

a
风险
severity=D

操作空调系统时漏出的处于压力下的制冷剂 R744 会导致伤害
风险
。吸入高浓度的制冷剂 R744 会有窒息危险。吸入制冷剂 R744 会导致健康危险

戴上防护眼镜和防护手套. 只能在通风良好的区域工作. 只有在空调系统被排空后才能在其回路上进行修理操作.

AS83.00-Z-0008-01A

专业提示
severity=N

在进行修理工作时,应防止空调回路和部件受潮

AH83.30-N-0005-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于处理制冷剂 R744 的说明

AH83.30-P-0003-03A

e
d

拆卸/安装

1

将空调系统排空

AR83.30-P-1760LW

2

拆下发动机舱左侧的顶部护盖

3

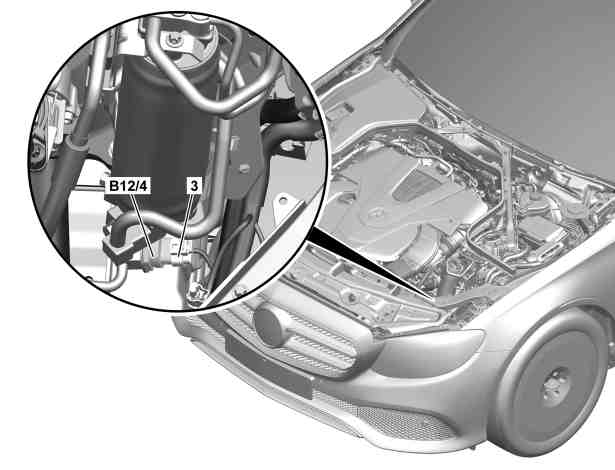

松开并断开 CO2压力和温度感测器 (B12/4) 的电气连接器 (3)

4

松开气体冷却器 (B12/4) 下游的 CO2 压力/温度感测器

更换气体冷却器 (B12/4) 下游的 CO2 压力/温度感测器时。

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

i
安装:
更换密封件。

n
连接压力和温度传感器到制冷剂管路

*BA83.30-P-1019-01R

l
套筒扳手头SW 27_mm

*000589780300

5

按照与拆卸相反的顺序进行安装

n
空调

号码

名称

型号 213

带代码1U6 (制冷剂 R744)

BA83.30-P-1019-01R

连接压力和温度传感器到制冷剂管路

带密封圈的扭矩

Nm

18
