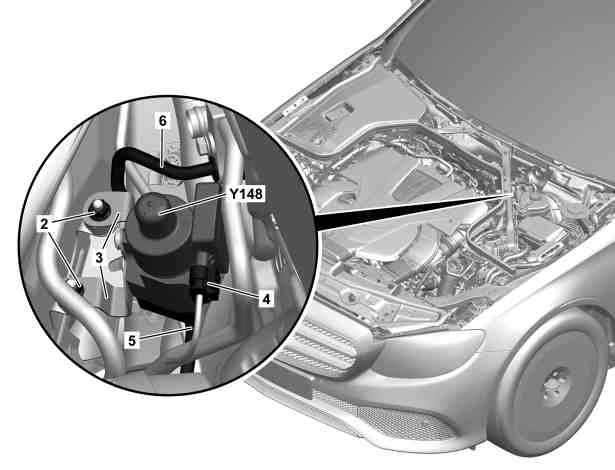

型号

213

带代码1U6 (制冷剂 R744)

2

螺母

3

支架

4

电气连接器

5

制冷剂管路

6

制冷剂管路

Y148

CO2膨胀阀

a
风险
severity=D

操作空调系统时漏出的处于压力下的制冷剂 R744 会导致伤害
风险
。吸入高浓度的制冷剂 R744 会有窒息危险。吸入制冷剂 R744 会导致健康危险

戴上防护眼镜和防护手套. 只能在通风良好的区域工作. 只有在空调系统被排空后才能在其回路上进行修理操作.

AS83.00-Z-0008-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

专业提示
severity=N

在进行修理工作时,应防止空调回路和部件受潮

AH83.30-N-0005-01A

关于处理制冷剂 R744 的说明

AH83.30-P-0003-03A

e
d

拆卸/安装

1

将空调系统排空

AR83.30-P-1760LW

2

拆下风挡玻璃雨刮器系统

AR82.30-P-6400LW

3

断开电气连接件 (4)

4

松开螺母 (2)。

n
螺母 - 连接缓冲垫到膨胀阀 CO2 支架

*BA83.30-P-1014-01R

5

将制冷剂管路 (5) 和 (6) 从 CO2膨胀阀 (Y148) 上拆下

i
安装:
安装新密封圈。

n
连接制冷剂管路 CO2 到膨胀阀 CO2

*BA83.30-P-1011-01R

6

使用适当的密封塞密封制冷剂管路 (5) 和 (6) 的开口

l
记录旋塞

*129589009100

7

改装 CO2膨胀阀 (Y148) 上的支架 (3)

更换 CO2膨胀阀 (Y148) 时。

n
螺栓 - 连接支架到膨胀阀 CO2

*BA83.30-P-1013-01R

8

按照与拆卸相反的顺序进行安装

n
空调

号码

名称

型号 213

带代码1U6 (制冷剂 R744)

BA83.30-P-1011-01R

连接制冷剂管路 CO2 到膨胀阀 CO2

Nm

12

n
空调

号码

名称

型号 213

带代码1U6 (制冷剂 R744)

BA83.30-P-1013-01R

螺栓 - 连接支架到膨胀阀 CO2

Nm

8

n
空调

号码

名称

型号 213

带代码1U6 (制冷剂 R744)

BA83.30-P-1014-01R

螺母 - 连接缓冲垫到膨胀阀 CO2 支架

Nm

8
