型号

205

型号

213

除了代码1U6 (制冷剂 R744)

型号

253

型号

293

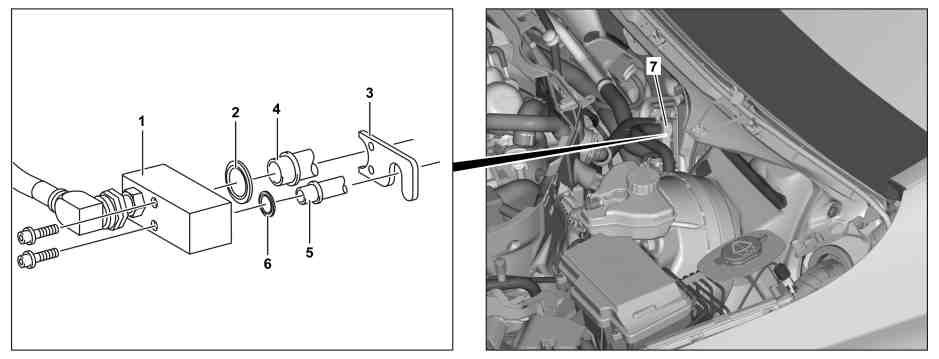

1

适配器

5

蒸发器压力管接头

2

密封圈

6

密封圈

3

固定板

7

膨胀阀

4

蒸发器吸入管接头

a
风险
severity=D

使用混合比例错误的混合气体存在爆炸危险。吸入混合气体导致的窒息危险。高压软管破裂导致的伤害危险。

戴上防护眼镜和防护手套. 禁止吸烟或明火. 仅在通风良好的房间进行作业.

AS83.00-Z-0001-02A

专业提示
severity=N

在进行修理工作时,应防止空调回路和部件受潮

AH83.30-N-0005-01A

e

拆卸

1

拆下膨胀阀 (7)。

AR83.30-P-5520LW

g

检验

2

安装适配器 (1)，同时用新密封圈（2、6）将膨胀阀 (7) 的适配器软管安装到位。

i
使用
l
适配器套件中的适配器软管 (221 589 00 91 00)。

使用
l
适配器套件中的适配器 (1) (222 589 00 91 00)。

n
型号 205, 253螺钉/螺栓 - 连接适配器到固定板

*BA83.30-P-1011-01Q

n
型号 213

除了代码1U6 (制冷剂 R744)螺钉/螺栓 - 连接适配器到固定板

*BA83.30-P-1009-01R

n
型号 293螺钉/螺栓 - 连接适配器到固定板

*BA83.30-P-1013-01V

l
适配器维修组件

*221589009100

l
适配器套件

*222589009100

3

将密封性检测器与适配器软管连接。

A

000 588 19 21 00 密封性检测器

WS83.00-P-0035B

4

在蒸发器中注入合成气体，检查密封性。

i
注意密封性检测器用户手册。

在发动机冷却之前不要向蒸发器注入合成气体。

i
压力检测期间的温度变化（如 天气变化或发动机舱的冷却）可能会造成压力脉动。

因此，必须严格确保一致的环境条件。

充有测试气体的制冷剂回路中的压降

*BE83.30-P-1001-04A

如果发生泄漏。

↓

更换蒸发器。

AR83.30-P-5540LW

5

将密封性检测器与适配器软管断开连接。

6

拆下适配器 (1) 和适配器软管。

d

安装

7

使用新密封圈（2、6）安装膨胀阀 (7)。

AR83.30-P-5520LW

空调

号码

名称

型号 118, 164, 166, 167, 169, 171, 177, 190, 197, 199, 204, 205, 207, 209, 211, 212, 216, 218, 219, 221, 230, 238, 240, 245, 247, 251, 253, 257, 290, 292, 293

型号 213, 217, 222

除了代码1U6 (制冷剂 R744)

BE83.30-P-1001-04A

充有测试气体的制冷剂回路中的压降

测试压力

bar

15

测试周期

h

4

允许车外温度波动范围

°C

±2

压降

bar

0

n
空调

号码

名称

型号 213

除了代码1U6 (制冷剂 R744)

BA83.30-P-1009-01R

螺钉/螺栓 - 连接适配器到固定板

Nm

7

n
空调

号码

名称

型号 205

型号 253

BA83.30-P-1011-01Q

螺钉/螺栓 - 连接适配器到固定板

Nm

7

7

n
空调

号码

名称

型号 293

BA83.30-P-1013-01V

螺钉/螺栓 - 连接适配器到固定板

Nm

7
