型号

205, 213, 253, 293

更改提示

28.02.2020

全面修订了文档。

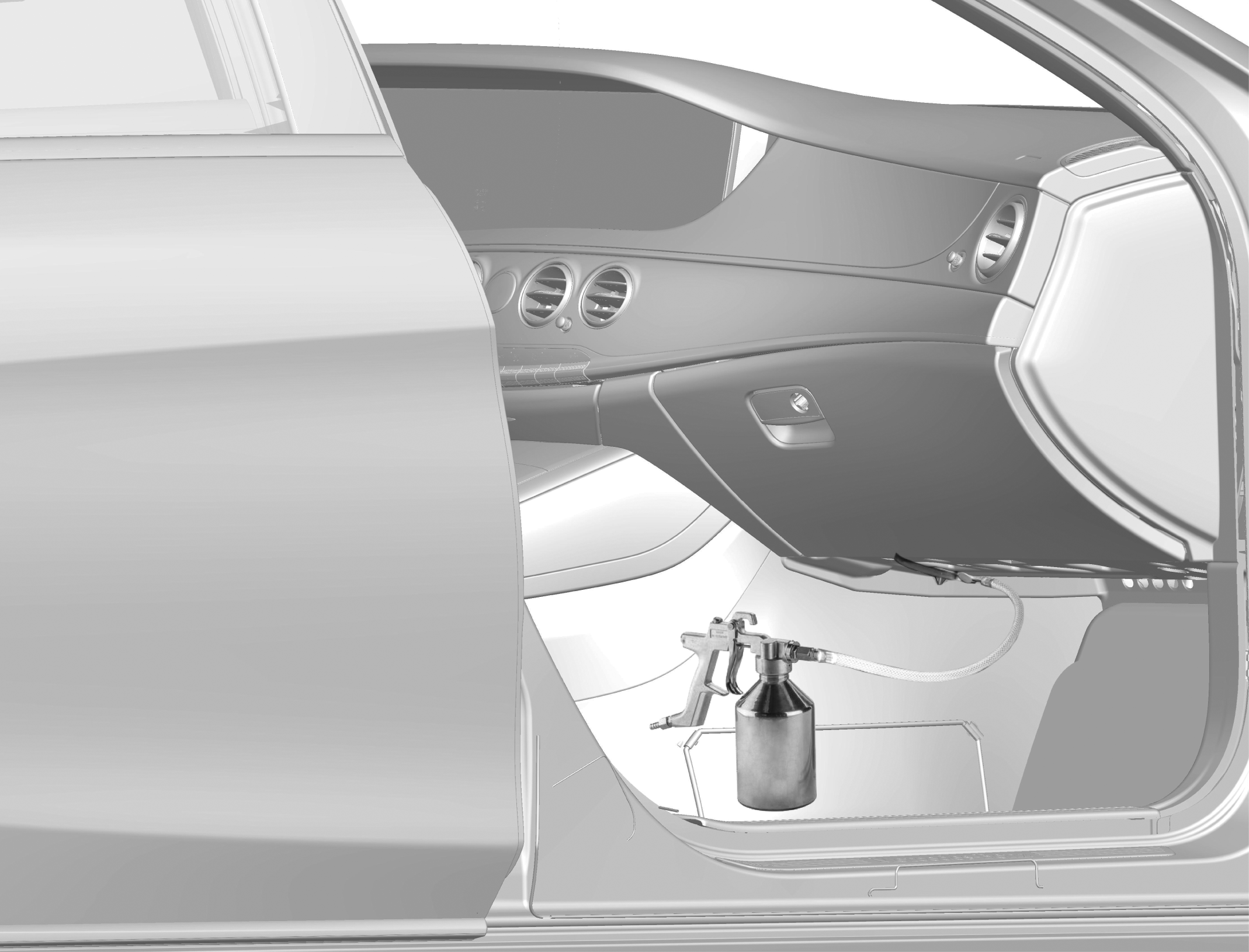

示例图

e

拆卸

1

关闭点火开关并将遥控钥匙存放在遥控范围以外（至少 2  m）。

2

拆下凝露排放口下方的发动机舱饰板。

型号 213

AR61.20-P-1105LWE

型号 205

型号 253

AR61.20-P-1105LW

型号 293

AR61.20-P-1105EQ

3

在凝露排放口下方放置一个容器。

i
妥善处理收集的清洁剂。

4.1

拆下活性炭滤尘器。

型号 205, 213, 253, 293

带代码581 (自动空调)

e

型号 205

带代码581 (自动空调)

AP83.00-P-8384CAA

e

型号 213, 253

带代码581 (自动空调)

AP83.00-P-8384B

e

型号 293

带代码581 (自动空调)

AP83.00-P-8350C

4.2

从蒸发器上拆下温度传感器。

型号 205, 213, 253, 293

带代码580 (空调)

AR83.30-P-8085LW

5

用吸水布遮盖工作区域。

i
清洁剂不得进入车内。

m

清洁

6.1

通过活性炭滤尘器的开口清洁蒸发器。

型号 205, 213, 253, 293

带代码581 (自动空调)

AR83.30-P-5555-02MA

i
仅可使用戴姆勒股份公司认可的清洁剂：https://xentryportal.mercedes-benz.com

带 2 个清洁探头 (短探头和长探头) 的压力喷枪, 用于空调系统

*BR00.45-Z-1081-04A

6.2

通过温度传感器的开口清洁蒸发器。

型号 205, 213, 253, 293

带代码580 (空调)

除了代码581 (自动空调)

AR83.30-P-5555-02MB

i
仅可使用戴姆勒股份公司认可的清洁剂：https://xentryportal.mercedes-benz.com

带 2 个清洁探头 (短探头和长探头) 的压力喷枪, 用于空调系统

*BR00.45-Z-1081-04A

7

检查是否有清洁剂通过凝露排放口排出。

如果清洁剂未从凝露排放口排出，

↓

则清洁凝露排放口。

d

安装

8.1

安装活性炭滤尘器。

型号 205, 213, 253, 293

带代码581 (自动空调)

e

型号 205

带代码581 (自动空调)

AP83.00-P-8384CAA

e

型号 213, 253

带代码581 (自动空调)

AP83.00-P-8384B

e

型号 293

带代码581 (自动空调)

AP83.00-P-8350C

i
更换活性炭滤尘器。

8.2

将温度传感器安装到蒸发器上。

型号 205, 213, 253, 293

带代码580 (空调)

AR83.30-P-8085LW

9

取走吸水布。

10

移走容器。

11

安装凝露排放口下方的发动机舱饰板。

型号 213

AR61.20-P-1105LWE

型号 205

型号 253

AR61.20-P-1105LW

型号 293

AR61.20-P-1105EQ

通风

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.型号 205, 213, 253

AS00.00-Z-0005-01A

12

打开车辆上的所有车门。

13

起动发动机。

14

开启空调系统，将气流分配设定为中央出风口，并使鼓风机以最高设定运转 5  分钟。

15

将气流分配设定为除霜出风口、中央出风口和脚部位置出风口，并使鼓风机以最高设定运行 5 分钟。

16

关闭发动机并关闭所有车门。

检修工具

号码

名称

订单号

BR00.45-Z-1081-04A

带 2 个清洁探头 (短探头和长探头) 的压力喷枪, 用于空调系统

A 000 581 00 04
