型号

213

带代码1U6 (制冷剂 R744)

1

储液罐

2

螺栓

3

螺钉

11

制冷剂管路

1

储液罐

2

螺栓

7

螺钉

10

制冷剂管路

12

支架

1

储液罐

12

支架

15

螺母

a
风险
severity=D

操作空调系统时漏出的处于压力下的制冷剂 R744 会导致伤害
风险
。吸入高浓度的制冷剂 R744 会有窒息危险。吸入制冷剂 R744 会导致健康危险

戴上防护眼镜和防护手套. 只能在通风良好的区域工作. 只有在空调系统被排空后才能在其回路上进行修理操作.

AS83.00-Z-0008-01A

专业提示
severity=N

在进行修理工作时,应防止空调回路和部件受潮

AH83.30-N-0005-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于处理制冷剂 R744 的说明

AH83.30-P-0003-03A

e
d

拆卸/安装

1

排空空调系统

AR83.30-P-1760LW

2

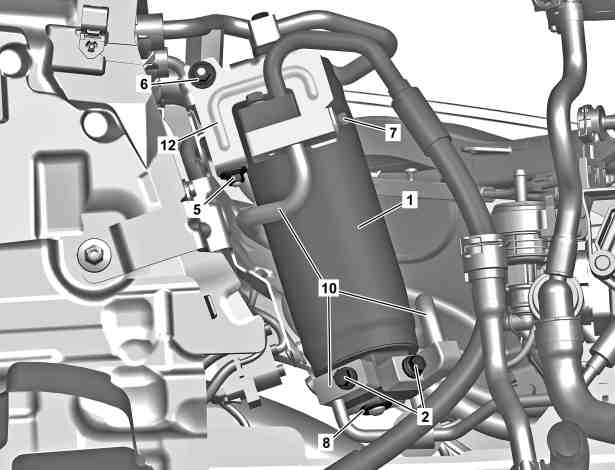

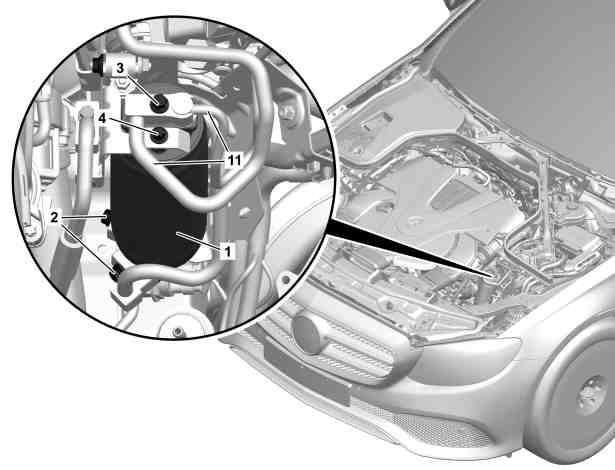

拧下制冷剂管路（10、11）的螺钉（2、3）

p

请勿使用任何工具来切开接头，并避免损坏密封表面（刮擦、凹痕）。

否则无法再确保制冷剂回路的密封性。

i
安装:
更换密封垫片。

n
连接制冷剂管路 (CO2) 到制冷剂储液罐

*BA83.30-P-1015-01R

如果密封表面损坏（刮擦、凹痕）

↓

更换相应的部件。

3

将制冷剂管路（10、11）从储液箱 (1) 上拆下

4

用合适的止动塞密封开口

l
记录旋塞

*129589009100

5

将螺钉 (7) 从支架 (12) 上拆下

n
螺栓 - 连接支架到制冷剂管路 CO2/制冷剂储液罐 CO2

*BA83.30-P-1017-01R

6

拧下螺母 (15)。

n
螺母 - 连接制冷剂储液罐 CO2 支架到车身

*BA83.30-P-1016-01R

7

松开支架 (12) 处的电线

8

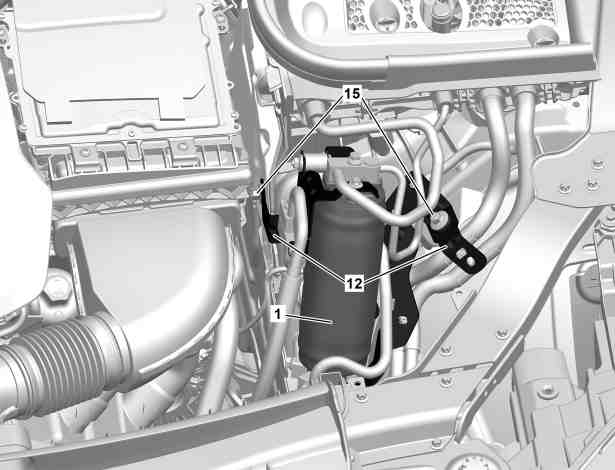

将包括储液箱 (1) 在内的支架 (12) 从车轮拱罩上的双头螺栓上拆下

9

将储液箱 (1) 单元和支架 (12) 朝顶部拆下

10

按照与拆卸相反的顺序进行安装

n
空调

号码

名称

型号 213

带代码1U6 (制冷剂 R744)

BA83.30-P-1015-01R

连接制冷剂管路 (CO2) 到制冷剂储液罐

Nm

12

n
空调

号码

名称

型号 213

带代码1U6 (制冷剂 R744)

BA83.30-P-1016-01R

螺母 - 连接制冷剂储液罐 CO2 支架到车身

Nm

4

n
空调

号码

名称

型号 213

带代码1U6 (制冷剂 R744)

BA83.30-P-1017-01R

螺栓 - 连接支架到制冷剂管路 CO2/制冷剂储液罐 CO2

Nm

8
