型号

205

型号

213

除了代码1U6 (制冷剂 R744)

型号

253 （253.992/993除外）

3

插头

8

干燥器模块支架

4

固定环

9

干燥器模块竖管

5

螺栓 M12

10

干燥器模块过滤器外壳

6

干燥器头

11

干燥剂袋

7

销子

a
风险
severity=D

制冷剂 R1234yf 在热部件上点燃会导致
火灾
风险
。吸入过热的冷却液蒸汽会有
中毒
风险
。在操作承受压力的部件时，皮肤和眼睛接触漏出的冷却液 R1234yf 会导致伤害
风险
。形成可燃性冷却液-空气混合物会有
爆炸
风险

绝对不要在封闭的空调系统上或者其附近进行焊接操作. 禁止吸烟或明火. 戴上防护眼镜和防护手套. 注意保证工作间通风良好. 只有在空调系统被排空后才能在其回路上进行修理操作.

AS83.00-Z-0007-01A

a
警告
severity=W

吸入加注有 R134a 的空调系统的过热的冷却液蒸汽会导致
中毒
风险
。在操作承受压力的部件时，皮肤和眼睛接触液态冷却液 R134a 会导致伤害
风险

绝对不要在封闭的空调系统上或者其附近进行焊接操作. 禁止吸烟或明火. 戴上防护眼镜和防护手套. 注意保证工作间通风良好. 只有在空调系统被排空后才能在其回路上进行修理操作.

AS83.00-Z-0006-01A

专业提示
severity=N

在进行修理工作时,应防止空调回路和部件受潮

AH83.30-N-0005-01A

关于处理制冷剂 R134a 的说明

AH83.30-N-0003-01A

制冷剂R1234yf相关操作说明

AH83.30-P-0003-02A

e
d

拆卸/安装

1

拆下冷凝器

型号 205

型号 213

除了代码1U6 (制冷剂 R744)

型号 253 （253.992/993除外）

型号 205.013/213, 253 （253.992/993除外） 带发动机654

AR83.30-P-6540OLG

型号 205, 253 带发动机264

AR83.30-P-6540MRI

型号 213 带发动机256.9, 274, 276.8, 642, 654, 656

除了代码1U6 (制冷剂 R744)

AR83.30-P-6540LWO

型号 205 （205.013/213除外） 带发动机274, 276, 626, 651, 654

型号 253 （253.992/993除外） 带发动机274, 276, 642, 651

AR83.30-P-6540LW

型号 205 带发动机177

AR83.30-P-6540LWA

型号 213 带发动机177

除了代码1U6 (制冷剂 R744)

AR83.30-P-6540LWE

型号 253 带发动机177

AR83.30-P-6540MNG

2

松开插头 (3)

n
型号 205

型号 253 （253.992/993除外）冷凝器的旋塞

*BA83.30-P-1007-01Q

n
型号 213

除了代码1U6 (制冷剂 R744)冷凝器的旋塞

*BA83.30-P-1008-01R

3

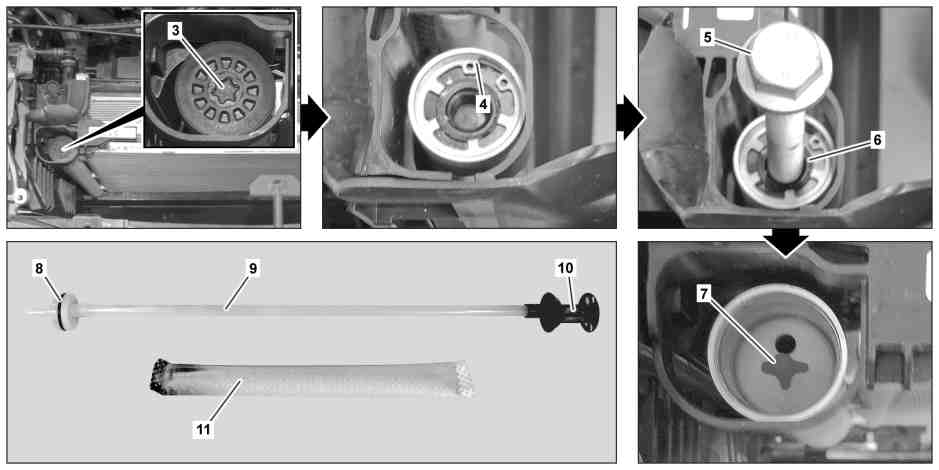

拆下固定环 (4)

4

将螺栓 M12 (5) 拧入干燥器头 (6) 上，然后拉出干燥器头 (6)

5

用合适的钳子将干燥器模块支架 (8) 从销子 (7) 上拉出

6

将干燥器模块竖管 (9) 连同干燥器模块过滤器外壳 (10) 一起拆下

i
安装:
将新干燥剂袋 (11) 安装到干燥器模块竖管 (9) 上。

7

检查新干燥剂袋 (11) 的包装是否损坏

如果新的干燥剂袋 (11) 损坏

↓

使用无损包装的新干燥剂袋 (11) 。

8

按照相反顺序进行安装

n
空调

号码

名称

型号 205

型号 253

BA83.30-P-1007-01Q

冷凝器的旋塞

Nm

4

4

n
空调

号码

名称

型号 213

除了代码1U6 (制冷剂 R744)

BA83.30-P-1008-01R

冷凝器的旋塞

Nm

4
