型号

213 带发动机256.9, 264, 274, 276.8, 654, 656

型号

213 带发动机642

除了代码1U6 (制冷剂 R744)

型号

238 带发动机256.9, 264, 274, 276.8, 642, 654, 656

更改提示

28.05.2020

螺栓 - 连接支撑杆到隔音件

车型 213

BA62.30-P-1004-01H

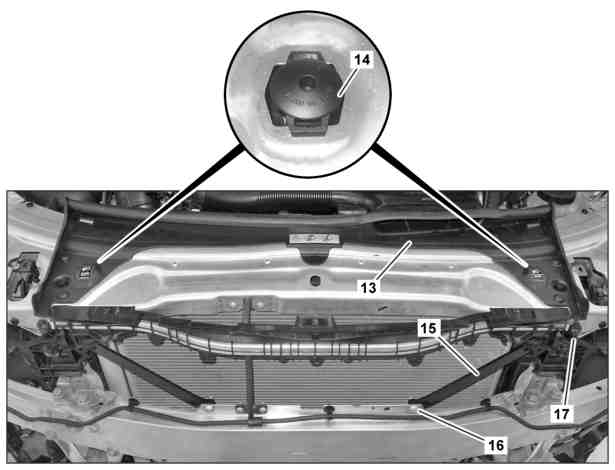

图示为车型 213，未采用制冷剂 R744/代码 1U6

13

冷空气进气口

14

支架

15

对角支撑杆

16

螺钉

17

螺钉

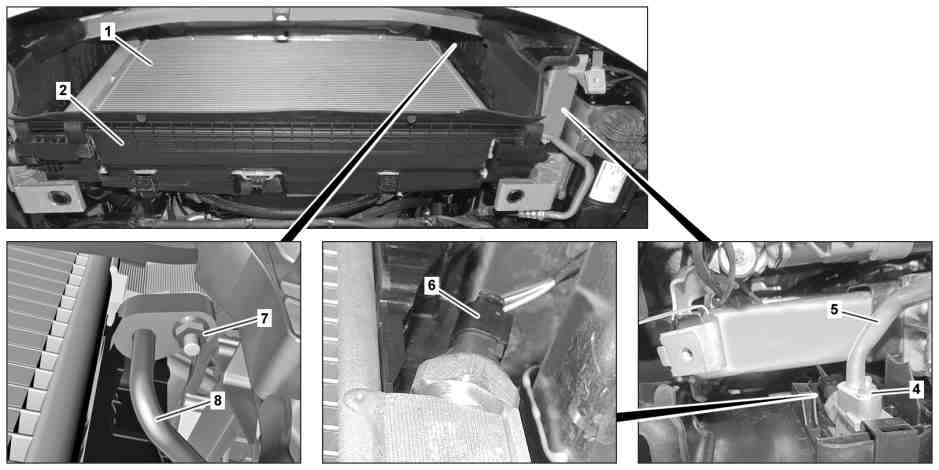

图示为车型 213 的车辆左侧，未采用制冷剂 R744/代码 1U6

1

冷凝器

6

电气连接器

2

通风气道部分

7

螺母

4

螺母

8

制冷剂管路

5

制冷剂管路

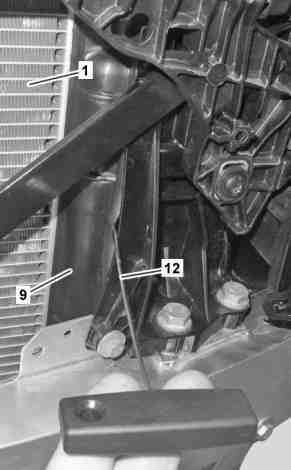

图示为车型 213，未采用制冷剂 R744/代码 1U6

1

冷凝器

9

通风气道部分

12

拉拔钩

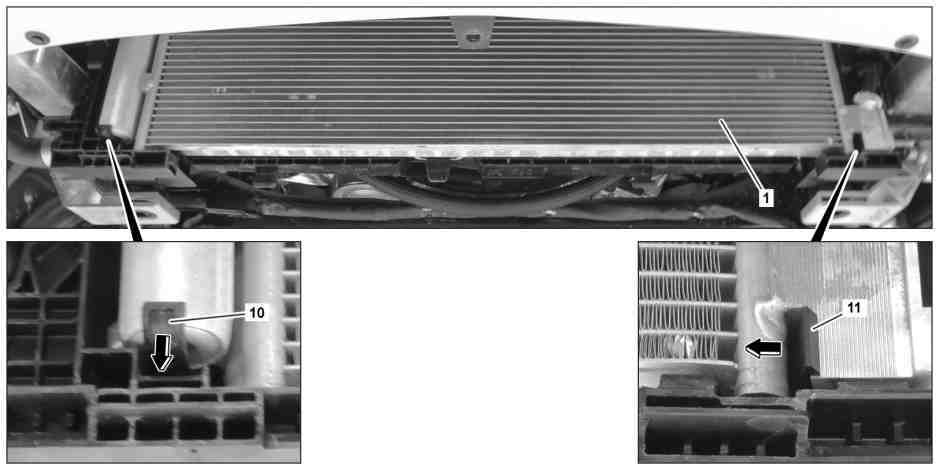

图示为车型 213，未采用制冷剂 R744/代码 1U6

1

冷凝器

11

锁

10

锁

a
风险
severity=D

制冷剂 R1234yf 在热部件上点燃会导致
火灾
风险
。吸入过热的冷却液蒸汽会有
中毒
风险
。在操作承受压力的部件时，皮肤和眼睛接触漏出的冷却液 R1234yf 会导致伤害
风险
。形成可燃性冷却液-空气混合物会有
爆炸
风险

绝对不要在封闭的空调系统上或者其附近进行焊接操作. 禁止吸烟或明火. 戴上防护眼镜和防护手套. 注意保证工作间通风良好. 只有在空调系统被排空后才能在其回路上进行修理操作.

AS83.00-Z-0007-01A

a
风险
severity=D

操作空调系统时漏出的处于压力下的制冷剂 R744 会导致伤害
风险
。吸入高浓度的制冷剂 R744 会有窒息危险。吸入制冷剂 R744 会导致健康危险

戴上防护眼镜和防护手套. 只能在通风良好的区域工作. 只有在空调系统被排空后才能在其回路上进行修理操作.型号 213 带发动机274, 276.8, 654, 656

带代码1U6 (制冷剂 R744)

AS83.00-Z-0008-01A

a
警告
severity=W

吸入加注有 R134a 的空调系统的过热的冷却液蒸汽会导致
中毒
风险
。在操作承受压力的部件时，皮肤和眼睛接触液态冷却液 R134a 会导致伤害
风险

绝对不要在封闭的空调系统上或者其附近进行焊接操作. 禁止吸烟或明火. 戴上防护眼镜和防护手套. 注意保证工作间通风良好. 只有在空调系统被排空后才能在其回路上进行修理操作.

AS83.00-Z-0006-01A

专业提示
severity=N

在进行修理工作时,应防止空调回路和部件受潮

AH83.30-N-0005-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

专业提示
severity=N

关于电容器安装位置的说明

AH83.30-P-0002-01LW

关于处理制冷剂 R134a 的说明

AH83.30-N-0003-01A

制冷剂R1234yf相关操作说明

AH83.30-P-0003-02A

关于处理制冷剂 R744 的说明

型号 213 带发动机264, 274, 276.8, 654, 656

带代码1U6 (制冷剂 R744)

AH83.30-P-0003-03A

e

拆卸

1

对空调系统进行排放操作。

型号 213 带发动机256.9, 264, 274, 276.8, 654, 656

型号 213 带发动机642

除了代码1U6 (制冷剂 R744)

AR83.30-P-1760LW

型号 238 带发动机256.9, 264, 274, 276, 642, 654

AR83.30-P-1760LWO

2

拆下前保险杠。

AR88.20-P-2000LWE

3

拆下冷空气进气口 (13)。

4

拆下支架 (14)。

5

拆下螺栓（16、17）并拆下对角支撑杆 (15)。

6

拆下下部通风气道部分 (2)。

7

拆下高电压蓄电池冷却器。

型号 213.016/216 带发动机654

带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)

型号 213.050/053/054 带发动机274.9

除了代码1U6 (制冷剂 R744)

型号 213.016/216 带发动机654

带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)

AR08.50-P-0126OLC

型号 213.050/053/054 带发动机274.9

除了代码1U6 (制冷剂 R744)

AR20.20-P-0030MRD

8

拆下低温回路的附加发动机散热器。

型号 213, 238 带发动机256.9

型号 213, 238 带发动机264

带代码B01 (48 V 技术)

型号 213, 238 带发动机256.9

AR09.41-P-3001MSA

型号 213, 238 带发动机264

带代码B01 (48 V 技术)

AR09.41-P-3001MRH

9

使用拉拔钩 (12) 松开两侧通风气道部分 (9)，并将其折叠到一侧。

p

小心地将侧面通风气道部分 (9) 折叠到一旁。

否则，可能会损坏冷凝器 (1)。

i
将侧面通风气道部分 (9) 折叠到一旁时，小心地将冷凝器 (1) 推到后方。

l
拉拔钩

*140589023300

10

松开并断开电气连接器 (6)。

型号 213 带发动机256.9, 264, 274, 276.8, 654, 656

除了代码1U6 (制冷剂 R744)

型号 213 带发动机642

除了代码1U6 (制冷剂 R744)

型号 238 带发动机256.9, 264, 274, 276.8, 642, 654, 656

11.1

拧下螺母 (4)，拆下制冷剂管路 (5)，并使用合适的止动塞密封开口。

型号 213 带发动机256.9, 264, 274, 276.8, 654, 656

除了代码1U6 (制冷剂 R744)

型号 213 带发动机642

除了代码1U6 (制冷剂 R744)

型号 238 带发动机256.9, 264, 274, 276.8, 642, 654, 656

l
记录旋塞

*129589009100

11.2

拧下冷凝器 (1) 上下部制冷剂管路的螺栓，将下部制冷剂管路从冷凝器 (1) 上拆下，然后使用适合的止动塞密封开口。

型号 213 带发动机274, 276.8, 654, 656

带代码1U6 (制冷剂 R744)

l
记录旋塞

*129589009100

12.1

拧下螺母 (7)，拆下制冷剂管路 (8)，并使用合适的止动塞密封开口。

型号 213 带发动机256.9, 264, 274, 276.8, 654, 656

除了代码1U6 (制冷剂 R744)

型号 213 带发动机642

除了代码1U6 (制冷剂 R744)

型号 238 带发动机256.9, 264, 274, 276.8, 642, 654, 656

l
记录旋塞

*129589009100

12.2

拧下冷凝器 (1) 上上部制冷剂管路的螺栓，将上部制冷剂管路从冷凝器 (1) 上拆下，然后使用适合的止动塞密封开口。

型号 213 带发动机274, 276.8, 654, 656

带代码1U6 (制冷剂 R744)

l
记录旋塞

*129589009100

13

沿箭头方向松开锁（10、11）并向下导出冷凝器 (1)。

d

安装

14

检查干燥剂瓶或制冷剂储液罐是否可重复使用，如有必要，进行更换。

如有必要，

↓

更换干燥剂瓶或制冷剂储液罐。

型号 213 带发动机256.9, 264, 274, 276.8, 654, 656

除了代码1U6 (制冷剂 R744)

型号 213 带发动机642

除了代码1U6 (制冷剂 R744)

AR83.30-P-6521LW

型号 213 带发动机274, 276.8, 654, 656

带代码1U6 (制冷剂 R744)

AR83.30-P-6520LWB

型号 238 带发动机256.9, 264, 274, 276.8, 642, 654, 656

AR83.30-P-6521LWO

15

从下方插入冷凝器 (1) 并闩入锁（10、11）中。

p

小心地收回冷凝器 (1)。

否则可能会损坏冷凝器 (1) 或周围部件。

16.1

安装制冷剂管路 (8) 并紧固螺母 (7)。

型号 213 带发动机256.9, 264, 274, 276.8, 654, 656

除了代码1U6 (制冷剂 R744)

型号 213 带发动机642

除了代码1U6 (制冷剂 R744)

型号 238 带发动机256.9, 264, 274, 276.8, 642, 654, 656

i
更换密封件。

n
螺母/螺栓 - 连接制冷剂管路到冷凝器

*BA83.30-P-1006-01R

16.2

将上部制冷剂管路安装到冷凝器 (1) 上，然后拧紧冷凝器 (1) 上制冷剂管路的螺栓。

型号 213 带发动机274, 276.8, 654, 656

带代码1U6 (制冷剂 R744)

i
更换密封件。

n
螺母/螺栓 - 连接制冷剂管路到冷凝器

*BA83.30-P-1006-01R

17.1

安装制冷剂管路 (5) 并紧固螺母 (4)。

型号 213 带发动机256.9, 264, 274, 276.8, 654, 656

除了代码1U6 (制冷剂 R744)

型号 213 带发动机642

除了代码1U6 (制冷剂 R744)

型号 238 带发动机256.9, 264, 274, 276.8, 642, 654, 656

i
更换密封件。

n
螺母/螺栓 - 连接制冷剂管路到冷凝器

*BA83.30-P-1006-01R

17.2

将下部制冷剂管路安装到冷凝器 (1) 上，然后拧紧冷凝器 (1) 上制冷剂管路的螺栓。

型号 213 带发动机274, 276.8, 654, 656

带代码1U6 (制冷剂 R744)

i
更换密封件。

n
螺母/螺栓 - 连接制冷剂管路到冷凝器

*BA83.30-P-1006-01R

18

连接电气连接器 (6)。

型号 213 带发动机256.9, 264, 274, 276.8, 654, 656

除了代码1U6 (制冷剂 R744)

型号 213 带发动机642

除了代码1U6 (制冷剂 R744)

型号 238 带发动机256.9, 264, 274, 276.8, 642, 654, 656

19

将两侧通风气道部分 (9) 向后折叠，然后固定到位。

p

小心地将侧面通风气道部分 (9) 固定到位。

否则，可能会损坏冷凝器 (1)。

i
紧固侧面通风气道部分 (9) 时，小心地将冷凝器 (1) 推到后方。

20

安装高电压蓄电池冷却器。

型号 213.016/216 带发动机654

带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)

型号 213.050/053/054 带发动机274.9

除了代码1U6 (制冷剂 R744)

型号 213.016/216 带发动机654

带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)

AR08.50-P-0126OLC

型号 213.050/053/054 带发动机274.9

除了代码1U6 (制冷剂 R744)

AR20.20-P-0030MRD

21

安装低温回路的附加冷却器。

型号 213, 238 带发动机256.9

型号 213, 238 带发动机264

带代码B01 (48 V 技术)

型号 213, 238 带发动机256.9

AR09.41-P-3001MSA

型号 213, 238 带发动机264

带代码B01 (48 V 技术)

AR09.41-P-3001MRH

22

安装下部通风气道部分 (2)。

23

插入对角支撑杆 (15)，并拧紧螺栓 (16)。

n
螺栓 - 连接支杆到横梁

*BA62.30-P-1003-01H

24

拧紧螺栓 (17)。

n
螺栓 - 连接支杆到隔音件

*BA62.30-P-1004-01H

25

安装支架 (14)。

26

安装冷空气进气口 (13)。

27

安装前保险杠。

AR88.20-P-2000LWE

28

加注空调系统，然后检查密封性是否良好且运行正常。

型号 238 带发动机256.9, 264, 274, 276.8, 642, 654, 656

AR83.30-P-1760LWO

型号 213 带发动机256.9, 264, 274, 276.8, 654, 656

型号 213 带发动机642

除了代码1U6 (制冷剂 R744)

AR83.30-P-1760LW

n
横梁和前部加强件

号码

名称

型号 213

型号 238

BA62.30-P-1003-01H

螺栓 - 连接支杆到横梁

M8

Nm

20

20

n
横梁和前部加强件

号码

名称

型号 213

型号 238

BA62.30-P-1004-01H

螺栓 - 连接支杆到隔音件

M8

Nm

20

23

n
空调

号码

名称

型号 213

除了代码1U6 (制冷剂 R744)

型号 213

带代码1U6 (制冷剂 R744)

BA83.30-P-1006-01R

螺母/螺栓 - 连接制冷剂管路到冷凝器

Nm

12

12

n
空调

号码

名称

型号 238

BA83.30-P-1006-01R

螺母/螺栓 - 连接制冷剂管路到冷凝器

Nm

12
