AR83.30-P-6600LW
拆卸/安装空调系统控制单元
20.05.2019
型号
205
型号
213
型号
253
型号
293

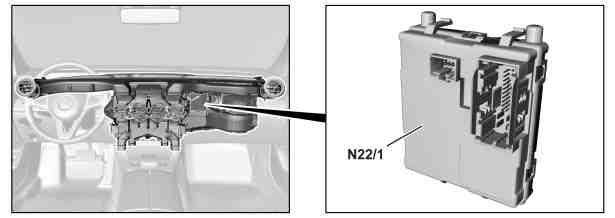

图示为车型 213
N22/1
智能气候控制控制单元
P83.40-5149-04
P83.40-5336-09

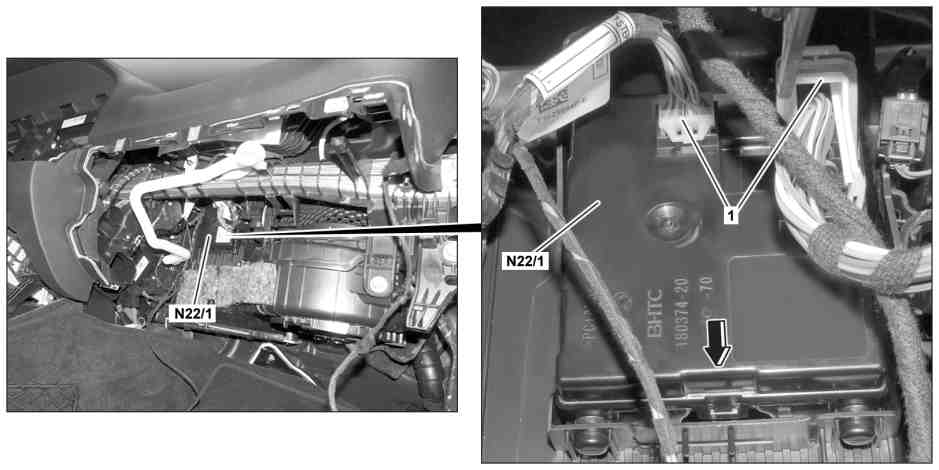

图示为车型 213
1
电气连接器
N22/1
智能气候控制控制单元
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
e
d
拆卸/安装
1
调试智能气候控制系统控制单元 (N22/1)。
更换智能气候控制系统控制单元 (N22/1) 时。
a
型号 205, 213, 253
AD00.00-P-2000-04B
a
型号 293
AD00.00-P-2000-06FR
2
关闭点火开关并将遥控钥匙存放在发射范围以外（至少 2 m）。
3
拆下手套箱。
型号 213
AR68.10-P-1402LWE
型号 205, 253, 293
AR68.10-P-1400LW
4
断开电气连接器 (1)。
5
向下（如箭头所示）推动智能气候控制系统控制单元 (N22/1) 并拆下。
6
按照与拆卸相反的顺序进行安装。
