型号

205

型号

213

型号

253

型号

293

图示为车型 205，装配变速箱 722

1

中央控制台护盖

N58/1

智能气候控制系统操作单元

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1.1

拆下中央控制台护盖 (1)。

型号 205 带变速箱722, 724, 725

型号 213 带变速箱725

型号 253 带变速箱724, 725

型号 293

AR68.20-P-2350LW

1.2

拆下中央仪表板护盖。

型号 205, 253 带变速箱716

型号 213 带变速箱716

型号 205, 253 带变速箱716

AR68.20-P-2313LW

型号 213 带变速箱716

AR68.10-P-3430LWE

2

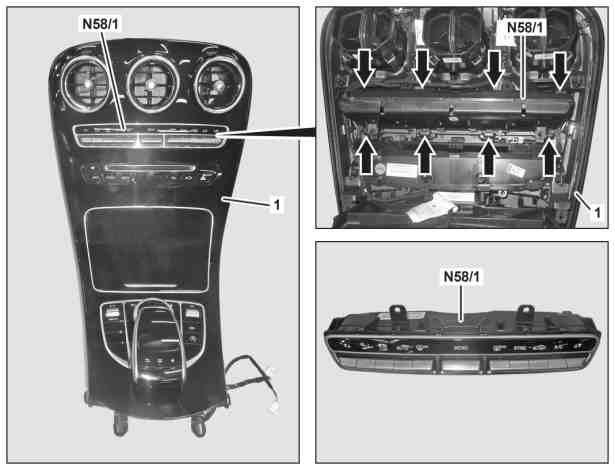

松开空调控制面板 (N58/1)（如箭头所示）并拆下。

l
拆卸工具

*000589956300

3

按照与拆卸相反的顺序进行安装。
