型号

205

带代码581 (自动空调)

型号

213

带代码581 (自动空调)

型号

253

带代码581 (自动空调)

型号

293

带代码581 (自动空调)

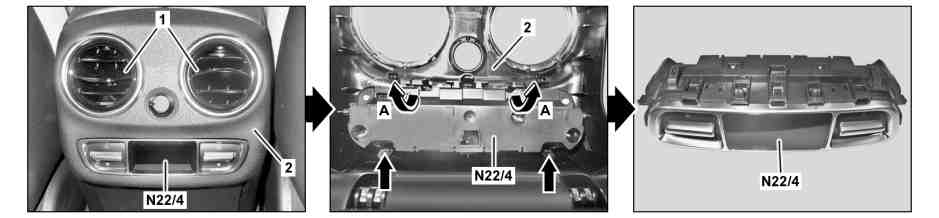

图示为车型 205

1

后排出风口

N22/4

后排空调系统操作单元

2

后排中央控制台护盖

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

从中央控制台上拆下后盖。

AR68.20-P-2358LW

2

拆下后排出风口 (1)

型号 205, 213, 253

带代码581 (自动空调)

AR83.10-P-4800LW

型号 293

带代码581 (自动空调)

AR83.10-P-4802EQ

3

将后排空调系统操作单元 (N22/4) 底部从后排中央控制台护盖 (2)（箭头所示）上松开。

l
拆卸工具

*000589956300

4

将后排空调系统操作单元 (N22/4) 从后排中央控制台护盖 (2) 上的导向装置（箭头 A 所示）中拉出，然后拆下。

5

按照与拆卸相反的顺序进行安装。
