型号

213

带代码581 (自动空调)

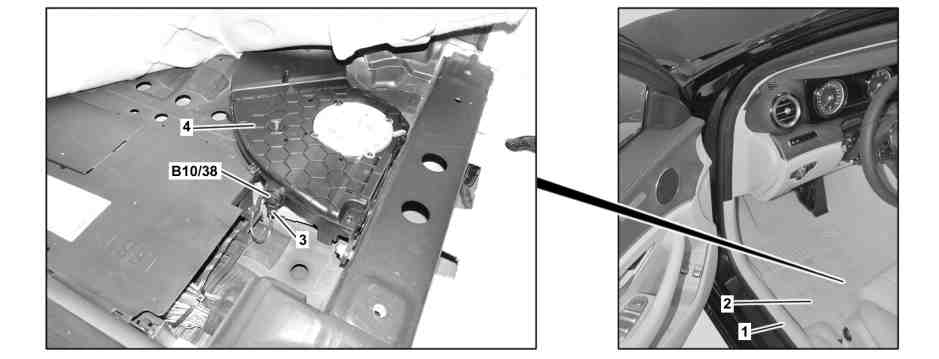

1

登车护板

4

通风气道

2

地板覆盖层

B10/38

后部脚部位置出风口温度传感器

3

电气连接器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下门槛罩板 (1)

AR68.30-P-4100LW

2

将驾驶员座椅调节至最后面

3

将地板覆盖层 (2) 拉到一旁并折叠

i
安装:
将地板覆盖层 (2) 放置在前排座椅导轨下面.

4

断开电气连接器 (3)

5

将后排脚部位置出风口温度传感器 (B10/38) 逆时针转动 90° 并从通风气道 (4) 上拆下

6

按照拆卸的相反顺序进行安装
