AR83.30-P-8099LWE
拆卸/安装前部脚部位置出风口温度传感器
24.02.2016
型号
213

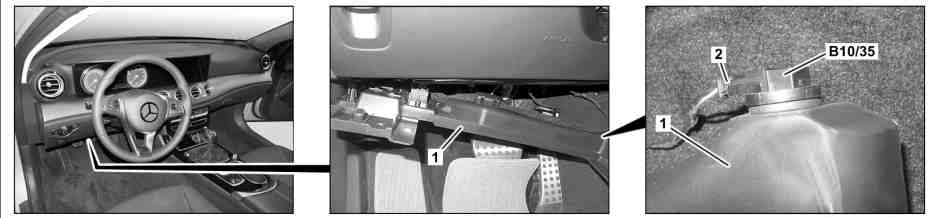

P83.30-5027-07
图示为车型 213.### 1#
1
护盖
B10/35
左侧脚部位置出风口温度传感器
2
电气连接器
P83.30-5028-07
图示为车型 213.### 1#
2
电气连接器
B10/36
右侧脚部位置出风口温度传感器
3
护盖
p
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
e
d
拆卸/安装
1
拔开镶板 (1), 直至可够到电气连接器 (2)
拆卸左侧脚部位置通风口出风口温度传感器 (B10/35) 时.
型号 213.### 2#
AR68.10-P-1502LWE
型号 213.### 1#
AR68.10-P-1501LWE
2
拔开镶板 (3), 直至可够到电气连接器 (2)
拆卸右侧脚部位置通风口出风口温度传感器 (B10/36) 时.
型号 213.### 2#
AR68.10-P-1501LWE
型号 213.### 1#
AR68.10-P-1502LWE
3
断开相应的电气连接器 (2)
4
将左侧脚部位置通风口出风口温度传感器 (B10/35) 或右侧脚部位置通风口出风口温度传感器 (B10/36) 逆时针转动 90° 并从镶板 (1 或 3) 上拉出
5
按照拆卸的相反顺序进行安装
