型号

213

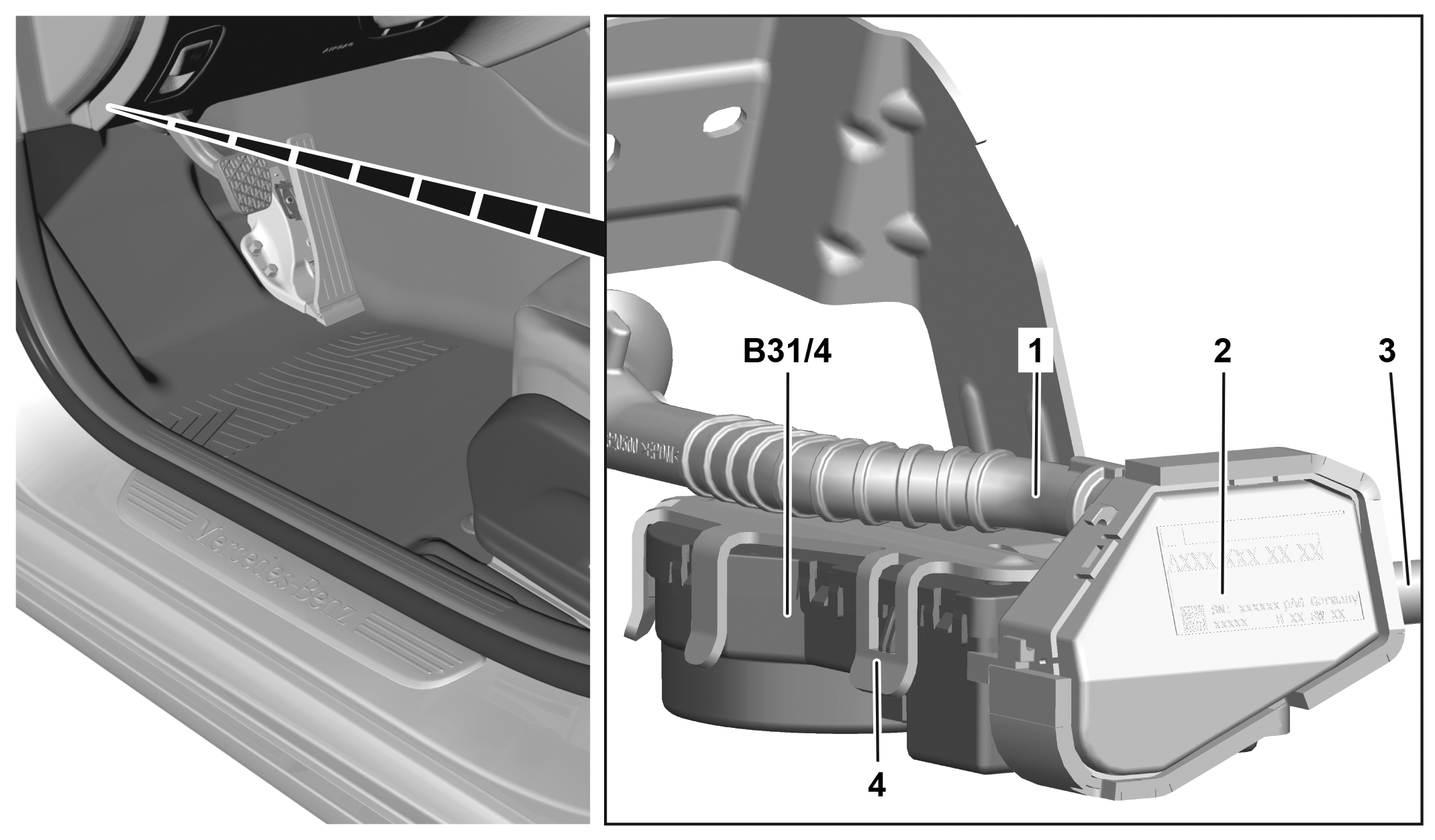

带代码P53 (空气清洁套件)

1

外侧空气软管

2

水分离器

3

内侧空气软管

4

固定凸耳（4 个）

B31/4

微粒感测器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下驾驶员侧仪表板的底部饰板。

AR68.10-P-1501LWE

2

将电气连接器从微粒感测器 (B31/4) 上松开并断开。

3

将外部排气软管 (1) 从水分离器 (2) 上拆下。

4

将内部排气软管 (3) 从水分离器 (2) 上拆下。

5

松开固定凸耳 (4) 并拆下微粒感测器 (B31/4) 和水分离器 (2)。

6

将水分离器 (2) 从微粒感测器 (B31/4) 上拆下。

更换微粒感测器 (B31/4) 时。

7

按照拆卸的相反顺序进行安装。
