型号

205

带代码P21 (空气质量套件)

型号

213

带代码P21 (空气质量套件)

型号

253

带代码P21 (空气质量套件)

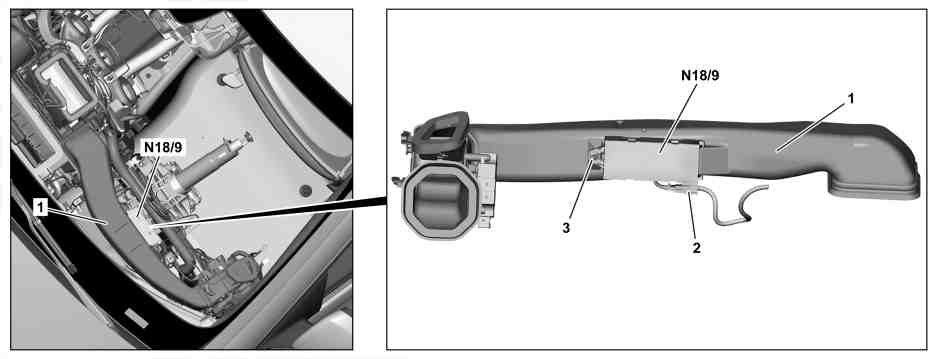

图示为车型 205.0, 平视显示屏/代码 463 除外

1

空气管道

3

锁止垫圈

2

电气连接器

N18/9

驾驶员侧通风口电离装置

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1.1

拆下仪表

型号 205, 213, 253

带代码P21 (空气质量套件)

除了代码463 (平视显示器)

型号 205, 253

带代码P21 (空气质量套件)

除了代码463 (平视显示器)

AR68.10-P-1000LW

型号 213

带代码P21 (空气质量套件)

除了代码463 (平视显示器)

AR68.10-P-1000LWE

1.2

拆下平视显示屏

型号 205, 213, 253

带代码463 (平视显示器)

带代码P21 (空气质量套件)

AR54.30-P-6400LW

2

断开电气连接器 (2)

3

拆下锁止垫圈 (3)

i
安装:
更换锁止垫圈 (3).

4

将驾驶员侧出风口电离装置(N18/9) 从空气管道 (1) 上拆下

5

按照拆卸的相反顺序进行安装
