型号

205.0/1/2/3

带代码P21 (空气质量套件)

型号

213

带代码P21 (空气质量套件)

图示为车型 205

1

电气连接器

4

软管

2

手套箱

5

香水瓶

3

电线束

N59

香氛喷雾装置发生器

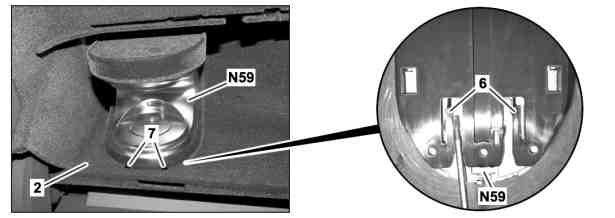

图示为车型 205

2

手套箱

6

掣子爪

7

凹座

N59

香氛喷雾装置发生器

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下乘客侧仪表板下方镶板

型号 205.0/1/2/3

带代码P21 (空气质量套件)

AR68.10-P-1520LW

型号 213

带代码P21 (空气质量套件)

AR68.10-P-1502LWE

2

断开手套箱 (2) 上的电气连接器 (1) 并露出电线束 (3)

3

断开电气连接器 (1)

4

将软管 (4) 从香氛喷雾装置发生器 (N59) 上分开

i
安装:
确保正确安装软管 (4).

5

打开手套箱 (2) 上的风门

6

拆下香水瓶 (5)

7

如图所示将适当的工具插入切口 (7) 中, 取下掣子爪 (6)

8

拆下香氛喷雾装置发生器 (N59)

9

按照拆卸的相反顺序进行安装
