发动机

264 属于型号213, 238, 257

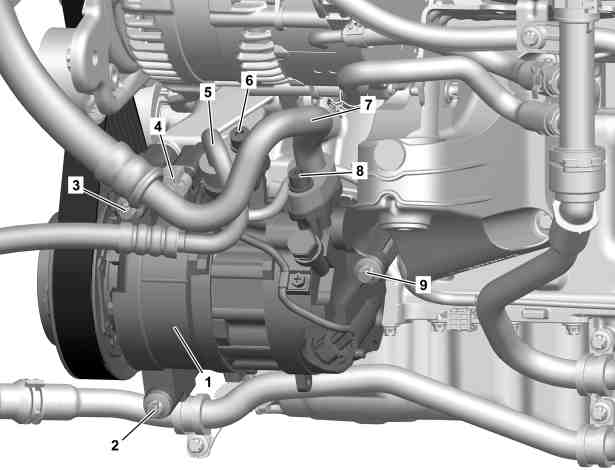

1

制冷剂压缩机

2

螺钉

3

螺钉

4

电气连接器

5

高压管

6

螺钉

7

低压管

8

螺钉

9

螺钉

a
风险
severity=D

制冷剂 R1234yf 在热部件上点燃会导致
火灾
风险
。吸入过热的冷却液蒸汽会有
中毒
风险
。在操作承受压力的部件时，皮肤和眼睛接触漏出的冷却液 R1234yf 会导致伤害
风险
。形成可燃性冷却液-空气混合物会有
爆炸
风险

绝对不要在封闭的空调系统上或者其附近进行焊接操作. 禁止吸烟或明火. 戴上防护眼镜和防护手套. 注意保证工作间通风良好. 只有在空调系统被排空后才能在其回路上进行修理操作.

AS83.00-Z-0007-01A

专业提示
severity=N

在进行修理工作时,应防止空调回路和部件受潮

AH83.30-N-0005-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

针对已受损或发生泄漏的空调系统的步骤

AH83.30-N-0004-01A

制冷剂R1234yf相关操作说明

AH83.30-P-0003-02A

e

拆卸

1

排空空调系统。

发动机 264 属于型号238

AR83.30-P-1760LWO

发动机 264 属于型号213

AR83.30-P-1760LW

发动机 264 属于型号257

AR83.30-P-1760FR

2

拆下空气过滤器上游的发动机进气道。

3

拆下风扇单元。

发动机 264 属于型号257

AR20.40-P-5050MRH

发动机 264 属于型号213, 238

AR20.40-P-5050OLA

4

将保护板安装到冷却器上。

y

WF58.50-P-0110-04A

5

拆下多楔皮带。

发动机 264 属于型号213, 238, 257

带代码B01 (48 V 技术)

AR13.22-P-1202MRL

发动机 264 属于型号213, 238, 257

除了代码B01 (48 V 技术)

AR13.22-P-1202MRH

6

松开并断开电气连接器 (4)。

7

拆下螺钉 (8)。

8

拆下低压管路 (7) 并用合适的止动塞密封开口。

l
记录旋塞

*129589009100

9

拆下螺钉 (6)。

10

拆下高压管路 (5) 并用合适的止动塞密封开口。

l
记录旋塞

*129589009100

11

拆下螺钉（2、9）。

12

拆下螺钉 (3) 并提出制冷剂压缩机 (1)。

d

安装

13

将制冷剂压缩机 (1) 定位在正时箱盖上，并用手稍稍拧紧螺钉 (3)。

14

拧紧螺钉（2、3、9）。

n
螺栓 - 连接制冷剂压缩机到正时箱/发动机支架

*BA83.55-P-1001-02D

15

拆下止动塞，使用新的密封圈安装高压管 (5)，并拧紧螺钉 (6)。

n
螺栓 - 连接制冷剂管路到制冷剂压缩机

*BA83.55-P-1002-02D

16

拆下止动塞，使用新的密封圈安装低压管 (7)，并拧紧螺钉 (8)。

n
螺栓 - 连接制冷剂管路到制冷剂压缩机

*BA83.55-P-1002-02D

17

连接并锁止电气连接器 (4)。

18

安装多楔皮带。

发动机 264 属于型号213, 238, 257

带代码B01 (48 V 技术)

AR13.22-P-1202MRL

发动机 264 属于型号213, 238, 257

除了代码B01 (48 V 技术)

AR13.22-P-1202MRH

19

将保护板从散热器上拆下。

y

WF58.50-P-0110-04A

20

安装风扇单元。

发动机 264 属于型号257

AR20.40-P-5050MRH

发动机 264 属于型号213, 238

AR20.40-P-5050OLA

21

安装空气过滤器上游的发动机进气道。

22

为空调进行加注。

发动机 264 属于型号238

AR83.30-P-1760LWO

发动机 264 属于型号213

AR83.30-P-1760LW

发动机 264 属于型号257

AR83.30-P-1760FR

23

通过车辆诊断系统调试冷却液压缩机 (1)。

更换制冷剂压缩机 (1) 时。

a

发动机 264 属于型号238

AD00.00-P-2000-06LWO

a

发动机 264 属于型号257

AD00.00-P-2000-06FR

a

发动机 264 属于型号213

AD00.00-P-2000-04B

i
菜单项：控制单元匹配。

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

24

执行发动机试运行，检查空调系统是否运行正常。

n
制冷剂压缩机

号码

名称

发动机 264

BA83.55-P-1001-02D

螺栓 - 连接制冷剂压缩机到正时箱/发动机支架

Nm

20

n
制冷剂压缩机

号码

名称

发动机 264

BA83.55-P-1002-02D

螺栓 - 连接制冷剂管路到制冷剂压缩机

Nm

20
