型号

205

带代码581 (自动空调)

型号

213

带代码581 (自动空调)

型号

253

带代码581 (自动空调)

型号

293

带代码581 (自动空调)

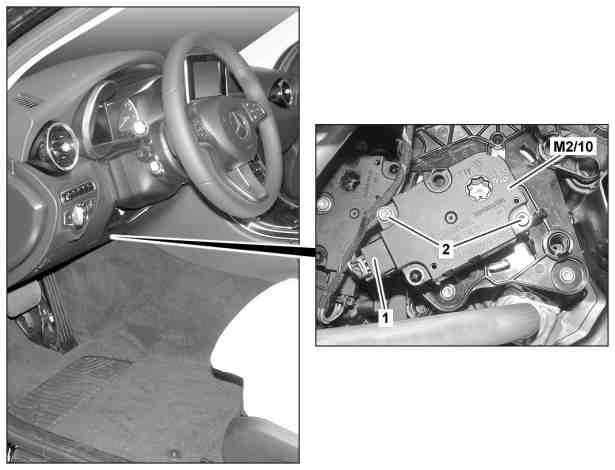

图示为车型 205

1

电气连接器

2

螺栓

M2/10

后部混合空气风门促动器电机

e
d

拆卸/安装

1.1

拆下手套箱。

型号 205.### 2# , 213.### 2# , 253.### 2# , 293.### 2#

带代码581 (自动空调)

型号 213.### 2#

带代码581 (自动空调)

AR68.10-P-1402LWE

型号 205.### 2# , 253.### 2# , 293.### 2#

带代码581 (自动空调)

AR68.10-P-1400LW

1.2

拆下驾驶员侧仪表板下方的饰板。

型号 205.### 1# , 213.### 1# , 253.### 1# , 293.### 1#

带代码581 (自动空调)

型号 205.### 1# , 253.### 1#

带代码581 (自动空调)

AR68.10-P-1500LW

型号 213.### 1#

带代码581 (自动空调)

AR68.10-P-1501LWE

型号 293.### 1#

带代码581 (自动空调)

AR68.10-P-1501EQ

2

断开电气连接器 (1)。

3

拧下螺钉 (2) 并拆下后部混合空气风门促动器电机 (M2/10)。

4

按照与拆卸相反的顺序进行安装。

5

连接诊断系统，示教并标准化后座区混合空气风门促动器电机 (M2/10)，然后清除故障记忆。

a

型号 205

带代码581 (自动空调)

型号 213

带代码581 (自动空调)

型号 253

带代码581 (自动空调)

AD00.00-P-2000-04B

a

型号 293

带代码581 (自动空调)

AD00.00-P-2000-06FR

i
菜单项：

Adaptations（调校）→

Teach-in processes（示教过程）→

Teach-in of actuator motors（促动器电机示教）→

标准化促动器电机。
