型号

213

带代码228 (辅助加热器)

带代码B24 (辅助加热器遥控器)

1

支架

2

掣子爪

3

天线导线

4

电气连接器

A6/1

辅助加热器无线电遥控器接收器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1.1

将右侧饰板从行李箱上拆下

型号 213.0/1

带代码228 (辅助加热器)

带代码B24 (辅助加热器遥控器)

AR68.30-P-4800LWE

1.2

拆下右侧载物舱饰板

型号 213.2

带代码228 (辅助加热器)

带代码B24 (辅助加热器遥控器)

AR68.30-P-1185LWE

2

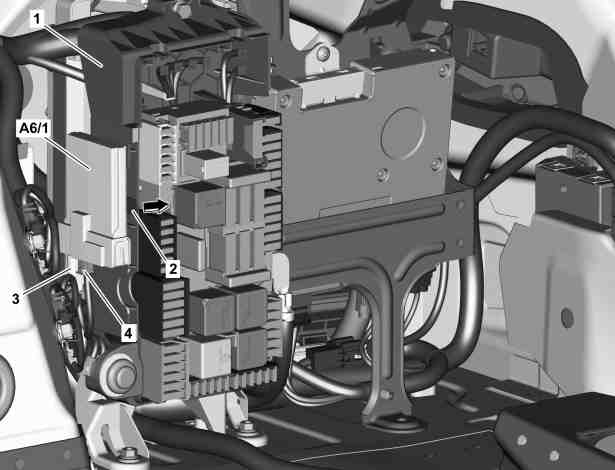

解锁掣子爪 (2) (箭头所示) 并将辅助加热器无线电遥控器接收器 (A6/1) 从支架 (1) 中移出

3

将天线导线 (3) 从辅助加热器无线电遥控器接收器 (A6/1) 上断开

4

断开电气连接器 (4)

5

按照拆卸的相反顺序进行安装

6

调校辅助加热器无线电遥控器发射器

更换辅助加热器无线电遥控器接收器 (A6/1) 时.

AR83.70-P-0013-01LC
