型号

205

带代码228 (辅助暖气)

型号

213

带代码228 (辅助暖气)

型号

253

带代码228 (辅助暖气)

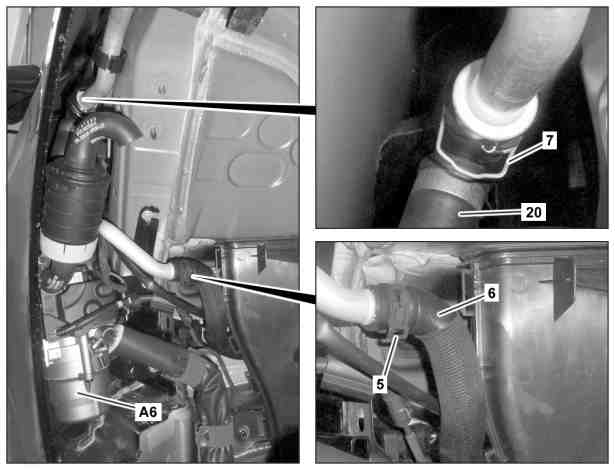

图示为车型 205.0

5

夹子

6

冷却液软管

7

锁止夹

20

冷却液软管

A6

驻车加热器单元

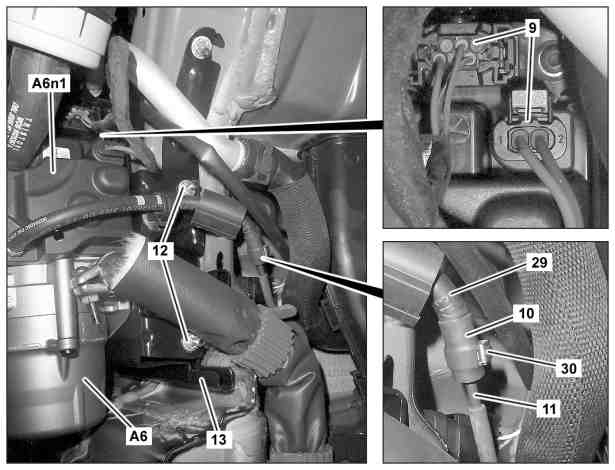

图示为车型 205.0

9

电气连接器

10

热收缩管

11

燃油管路

12

螺母

13

支架

29

燃油软管

30

夹子

A6

驻车加热器单元

A6n1

驻车加热器控制单元

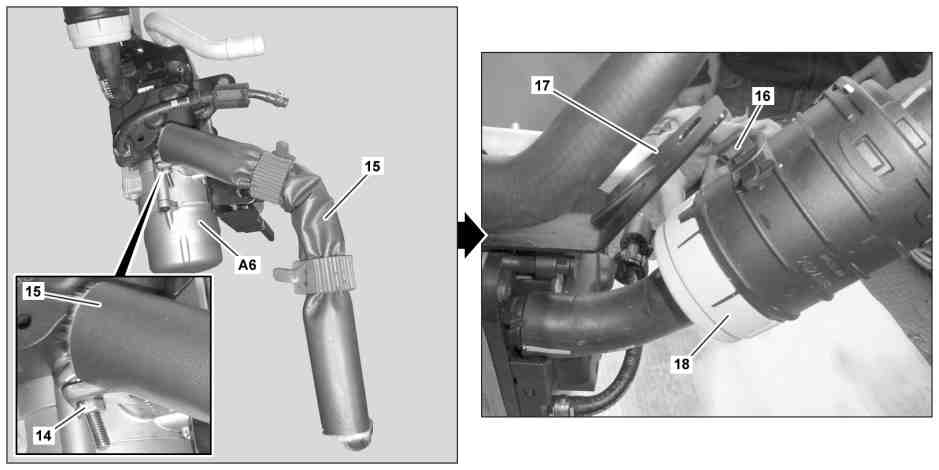

图示为车型 205.0

14

螺母

17

支架

15

排气管

18

进气口

16

固定夹

A6

驻车加热器单元

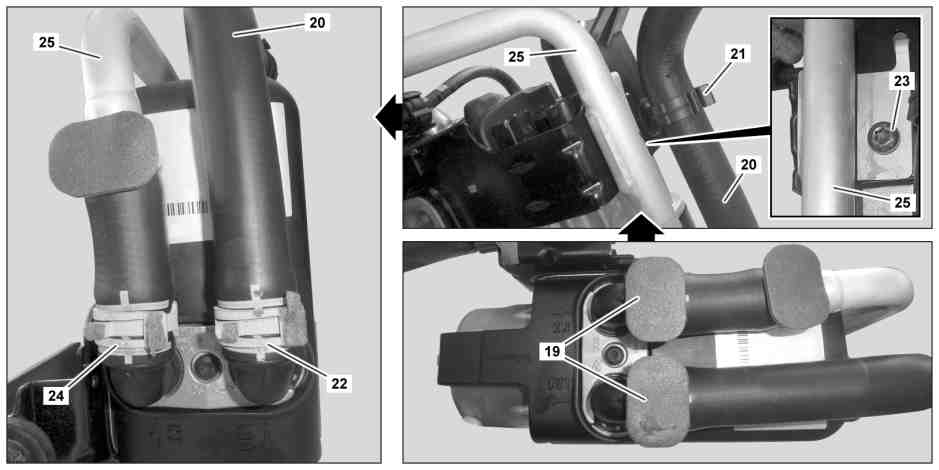

图示为车型 205.0

19

泡沫橡胶垫

23

螺栓

20

冷却液软管

24

夹子

21

支架

25

冷却液管路

22

夹子

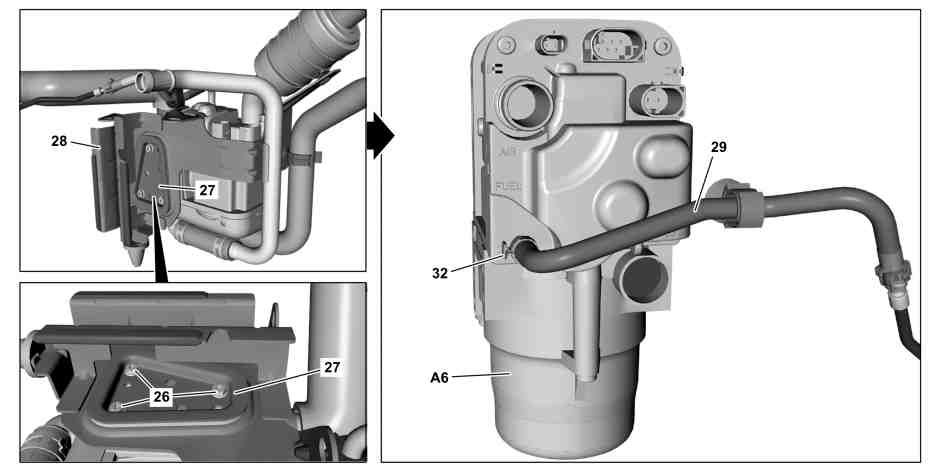

图示为车型 205.0

26

螺钉

29

燃油软管

27

固定板

32

夹子

28

支架

A6

驻车加热器单元

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

a
风险
severity=D

燃油蒸汽点火有导致爆炸的
风险
,吸入易燃的气体有导致中毒的
风险
。操作加热器设备期间或之后有导致烧伤的
风险

不要在密闭的场所或者在加油时操作固定加热器, 辅助暖气系统或带暖气增压器的发动机. 让加热器设备在运转后冷却下来, 并戴上防护手套.

AS83.70-Z-0002-01A

a
风险
severity=D

燃油被引燃有爆炸的
风险
,如果吸入或吞入燃油则会有中毒的
风险
,同时,皮肤和眼睛接触到燃油则有
受伤的
风险
。

严禁火, 火花, 明火或吸烟. 只能将燃油倒入合适且正确标记的容器中.

处理燃油时, 穿上防护服.

AS47.00-Z-0001-01A

专业提示
severity=N

关于冷却液的说明

型号 205 带发动机177, 274, 276, 626, 651, 654

带代码228 (辅助暖气)

型号 213 带发动机177, 256, 274, 276, 642, 654

带代码228 (辅助暖气)

型号 253 带发动机177, 256, 274, 276, 642, 651, 654

带代码228 (辅助暖气)

AH20.00-N-2080-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

分开车载电网蓄电池的接地线

AR54.10-P-0003LW

2

分开右前轮

AR40.10-P-1102A

3

拆下右前翼子板中的翼子板内衬后部

型号 205, 253

带代码228 (辅助暖气)

AR88.10-P-1300LW

型号 213

带代码228 (辅助暖气)

AR88.10-P-1300LWE

i
安装:
注意驻车加热器单元的消音器 (A6) 的位置。

4

拆下中央发动机舱的镶板

型号 205, 253

带代码228 (辅助暖气)

AR61.20-P-1105LW

型号 213

带代码228 (辅助暖气)

AR61.20-P-1105LWE

5

排放冷却液

型号 205, 213, 253

带代码228 (辅助暖气)

型号 253 带发动机642

带代码228 (辅助暖气)

AR20.00-P-1142OGY

型号 205 带发动机177, 274.9, 276.8, 626, 651

带代码228 (辅助暖气)

型号 253 带发动机274.9, 276.8, 651

带代码228 (辅助暖气)

AR20.00-P-1142LW

型号 213 带发动机274, 276.8, 642, 654

带代码228 (辅助暖气)

AR20.00-P-1142OLC

6

松开驻车加热器单元 (A6) 消音器挠性管上的夹子并拆下挠性管

7

打开夹子 (5)，拆下冷却液软管 (6) 并密封接头

l
记录旋塞

*129589009100

l

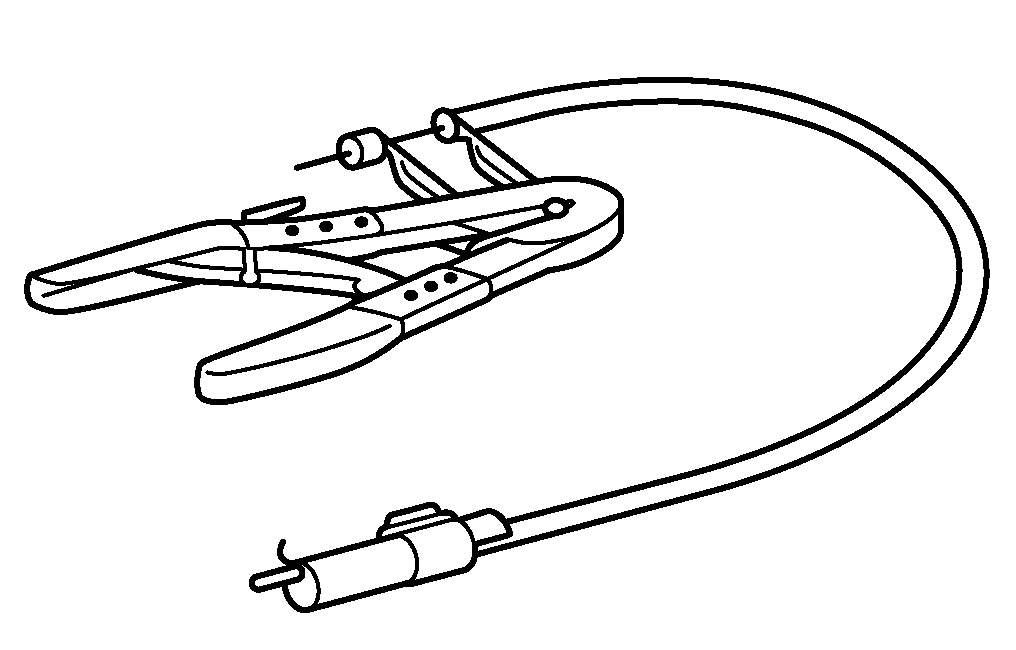

软管卡箍的钳子

*003589033700

8

松开锁止夹 (7)，拆下冷却液软管 (20)，然后用适当的密封塞密封接头

p

注意溢出的冷却液。

否则可能损坏下方的电气连接器。

l
记录旋塞

*129589009100

9

断开驻车加热器控制单元 (A6n1) 上的电气连接器 (9)

a
小心
severity=C

有烧伤皮肤和眼睛的
风险
。 对热缩管进行作业时,吸入烟气有中毒的
风险
。

注意保证工作间通风良好. 请戴上防护眼镜和防护手套.

AS00.19-Z-0001-01A

10

将燃油软管 (29) 从燃油管路 (11) 上拆下并用密封塞密封接头

i
安装:
更换夹子 (30) 和热收缩管 (10)。

l
用于定位夹的手钳

*171589003700

l
记录旋塞

*129589009100

11

松开螺母 (12)

12

拉出支架 (13) 中的驻车加热器单元 (A6) 并放到一旁

13

松开螺母 (14) 并将排气管 (15) 从驻车加热器单元 (A6) 上拆下

更换驻车加热器单元 (A6) 时。

14

松开支架 (17) 上的紧固夹 (16)，然后将进气口 (18) 从驻车加热器单元 (A6) 上拆下

更换驻车加热器单元 (A6) 时。

i
型号 213

带代码228 (辅助暖气)

此外，用两根电缆扎带固定进气管 (18)。

15

从支架 (21) 上取下冷却液软管 (20)

更换驻车加热器单元 (A6) 时。

16

分开泡沫垫 (19)

更换驻车加热器单元 (A6) 时。

i
安装:
更换泡沫垫 (19)。

17

打开夹子 (22) 并拆下冷却液管路 (20)

更换驻车加热器单元 (A6) 时。

l
软管卡箍的钳子

*003589033700

18

拆下螺钉 (23)

更换驻车加热器单元 (A6) 时。

19

打开夹子 (24) 并拆下冷却液管路 (25)

更换驻车加热器单元 (A6) 时。

l
软管卡箍的钳子

*003589033700

20

松开螺丝/螺栓 (26) 并拆下固定板 (27)

更换驻车加热器单元 (A6) 时。

21

拆下支架 (28)

更换驻车加热器单元 (A6) 时。

22

将燃油软管 (29) 从驻车加热器单元 (A6) 上分开

更换驻车加热器单元 (A6) 时。

i
安装:
更换夹子 (32)。

23

按照拆卸的相反顺序进行安装

24

使用诊断系统执行驻车加热器的试启动

更换驻车加热器单元 (A6) 时。

a

AD00.00-P-2000-04B

i
如果驻车加热器单元 (A6) 在达到工作温度前自动关闭并且无法再次重启，就出现了故障锁止。

如果发生故障锁止

↓

请使用诊断系统修复故障锁止

25

执行驻车加热器的功能检查

如果没有更换驻车加热器单元 (A6)。

i
如果驻车加热器单元 (A6) 在达到工作温度前自动关闭并且无法再次重启，就出现了故障锁止。

如果发生故障锁止

↓

请使用诊断系统修复故障锁止。

a

AD00.00-P-2000-04B
