型号

205 带发动机264, 274

带代码228 (辅助加热器)

型号

205 带发动机264, 274

带代码463 (前视野显示（平视显示系统）)

型号

205, 213 带发动机264, 274

带代码824 (低温国家用附加件)

型号

205, 213 带发动机654

型号

205, 213, 253 带发动机264, 274

带代码401 (前部座椅空调)

型号

205, 213, 253 带发动机264, 274

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

型号

213 带发动机264, 274

带代码902 (驾驶员和前排乘客增强型座椅加热器)

型号

213 带发动机642, 656

型号

253 带发动机264, 274

带代码463 (前视野显示（平视显示系统）)

型号

253 带发动机642, 651, 654, 656

更改提示

11.10.2018

拆下转向柱管（新增）。

操作步骤 1.2

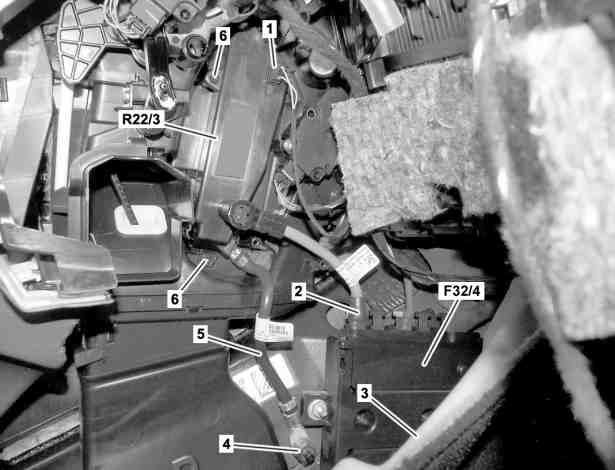

图示为车型 205.### 1#

1

电气连接器

2

正极线路

3

地板覆盖层

4

螺母

5

接地电缆

6

螺钉

F32/4

车内预熔保险丝盒

R22/3

正温度系数 (PTC) 暖气增强系统

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1.1

拆下手套箱。

车型 205.### 1# 车型 213.### 1# 车型 253.### 1#

车型 213.### 1#

AR68.10-P-1402LWE

车型 205.### 1# 车型 253.### 1#

AR68.10-P-1400LW

1.2

拆下转向柱管。

车型 205.### 2# 车型 213.### 2# 车型 253.### 2#

AR46.10-P-0400LW

2

断开车载电网蓄电池的接地线。

车型 205.### 1# 车型 213.### 1# 车型 253.### 1#

AR54.10-P-0003LW

3

断开正温度系数 (PTC) 暖气增强系统 (R22/3) 上的电气连接器 (1)。

4

将正极线路 (2) 从车内预熔保险丝盒 (F32/4) 上拆。

n
螺母 - 连接正极导线到车内预熔保险丝盒

*BA54.15-P-1004-01K

5

将地板覆盖层 (3) 从仪表板和中央控制台下方拉出并折叠到一侧。

i
安装:
确保正确安装地板覆盖层 (3)。

6

松开螺母 (4)，然后拆下接地线 (5)。

n
车型 205、253接地点/正温度变化系数 (PTC) 暖气增压器

*BA00.19-P-1020-01E

n
车型 213接地点/正温度变化系数 (PTC) 暖气增压器

*BA00.19-P-1037-02A

7

拆下螺钉/螺栓 (6)。

8

拆下正温度系数 (PTC) 暖气增强系统 (R22/3)。

i
安装:
确保正确安装正温度系数 (PTC) 暖气增强系统 (R22/3)。

9

按照与拆卸相反的顺序进行安装

n
接地点

号码

名称

型号 205

截至2019年款

型号 205

始自2019年款

BA00.19-P-1020-01E

接地点/正温度变化系数 (PTC) 暖气增压器

W15/9

Nm

15

15

n
接地点

号码

名称

型号 253 （253.99除外）

型号 253.99

BA00.19-P-1020-01E

接地点/正温度变化系数 (PTC) 暖气增压器

W15/9

Nm

15

15

n
接地点

号码

名称

型号 213

BA00.19-P-1037-02A

接地点/正温度变化系数 (PTC) 暖气增压器

M8

Nm

15

n
保险丝和继电器盒

号码

名称

型号 205

型号 213

BA54.15-P-1004-01K

螺母 - 连接正极导线到车内预熔保险丝盒

M6

Nm

8

8

M8

Nm

16

16

n
保险丝和继电器盒

号码

名称

型号 253

BA54.15-P-1004-01K

螺母 - 连接正极导线到车内预熔保险丝盒

M6

Nm

8

M8

Nm

16
