型号

205, 253 带发动机177, 274, 276

带代码2U8 (可选制冷剂)

型号

213 带发动机177, 254, 256, 264, 274, 276

带代码2U8 (可选制冷剂)

型号

238 带发动机256, 264, 274, 276

带代码2U8 (可选制冷剂)

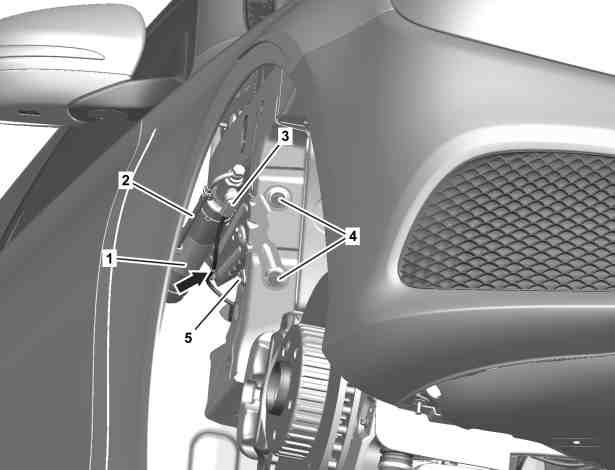

图示为车型 205

1

惰化系统筒

2

管路

3

电气连接器

4

螺母

5

螺栓

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

e
d

拆卸/安装

1

断开蓄电池接地线。

型号 238 带发动机256, 264, 274, 276

带代码2U8 (可选制冷剂)

AR54.10-P-0003LWO

型号 205, 253 带发动机177, 274, 276

带代码2U8 (可选制冷剂)

型号 213 带发动机177, 254, 256, 264, 274, 276

带代码2U8 (可选制冷剂)

AR54.10-P-0003LW

2

拆下右前翼子板中的后翼子板内衬。

型号 213 带发动机177, 254, 256, 264, 274, 276

带代码2U8 (可选制冷剂)

型号 238 带发动机256, 264, 274, 276

带代码2U8 (可选制冷剂)

AR88.10-P-1300LWE

型号 205, 253 带发动机177, 274, 276

带代码2U8 (可选制冷剂)

AR88.10-P-1300LW

3

打开管道 (2) 的夹子，从惰化系统筒 (1) 上取下管道部分 (2)。

i
安装:
松开管道上的夹子 (2)。

4

断开电缆扎带（箭头所示）。

i
安装:
更换电缆扎带（箭头所示）。

5

断开电气连接器 (3)。

l
拆卸拉杆

*203589043300

6

拆下螺栓 (5)。

7

松开螺母 (4)，然后拆下惰化系统筒 (1) 和支架。

n
螺母 - 连接储压罐支架到车身

*BA86.10-P-1001-03E

8

将电气连接器从警报器上断开并从惰化系统筒 (1) 的支架上松开电力线。

型号 205, 253 带发动机177, 274, 276

带代码228 (辅助加热器)

带代码2U8 (可选制冷剂)

带代码882 (车内保护系统和防拖车保护)

型号 213 带发动机177, 254, 256, 264, 274, 276

带代码228 (辅助加热器)

带代码2U8 (可选制冷剂)

带代码882 (车内保护系统和防拖车保护)

型号 238 带发动机256, 264, 274, 276

带代码228 (辅助加热器)

带代码2U8 (可选制冷剂)

带代码882 (车内保护系统和防拖车保护)

9

按照相反的顺序进行安装。

n
惰化

号码

名称

型号 205

型号 213

BA86.10-P-1001-03E

螺母 - 连接储压罐支架到车身

M6

Nm

8

8

n
惰化

号码

名称

型号 238

型号 253

BA86.10-P-1001-03E

螺母 - 连接储压罐支架到车身

M6

Nm

8

8
