型号

205, 253 带发动机177, 264, 274, 276

带代码2U8 (可选制冷剂)

型号

213 带发动机177, 254, 256, 264, 274, 276

带代码2U8 (可选制冷剂)

型号

238 带发动机256, 264, 274, 276

带代码2U8 (可选制冷剂)

1

管路

2

垫圈

3

夹子

4

惰化系统筒

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

拆下右前翼子板中的后翼子板内衬。

型号 213 带发动机177, 254, 256, 264, 274, 276

带代码2U8 (可选制冷剂)

型号 238 带发动机256, 264, 274, 276

带代码2U8 (可选制冷剂)

AR88.10-P-1300LWE

型号 205, 253 带发动机177, 264, 274, 276

带代码2U8 (可选制冷剂)

AR88.10-P-1300LW

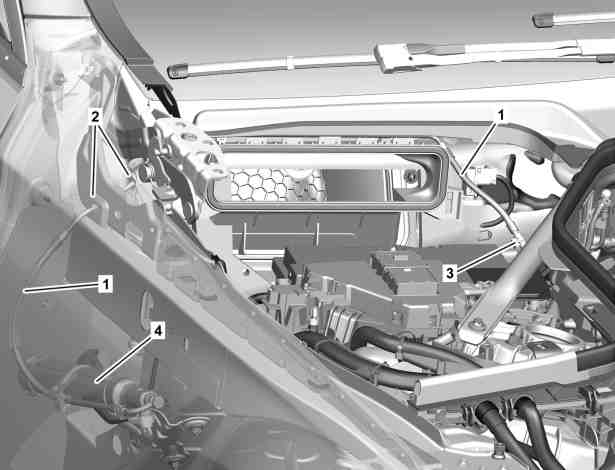

2

打开管道 (1) 的夹子，从惰化系统筒 (4) 上取下管道 (1)。

i
安装:
松开管道部分的夹子 (1)。

3

拆下通风气道部分，确保滤尘器在右发动机舱下方。

e

型号 213 带发动机177, 254, 256, 264, 274, 276

带代码2U8 (可选制冷剂)

型号 238 带发动机256, 264, 274, 276

带代码2U8 (可选制冷剂)

型号 253 带发动机177, 256, 264, 274, 276

带代码2U8 (可选制冷剂)

AP83.00-P-8381C

e

型号 205 带发动机177, 264, 274, 276

带代码2U8 (可选制冷剂)

AP83.00-P-8381B

4

打开夹子 (3) 并将管路 (1) 从分配器拆下。

i
安装:
更换软管夹 (3)。

5

露出管 (1) 并拆下。

i
注意垫圈 (2) 的安装位置。

g

检验

6

检查管道部分 (1) 是否损坏或堵塞。

如果有问题，

↓

更换管道 (1)。

7

按照拆卸的相反顺序进行安装
