型号

213, 257

带代码45P (残疾专用改装 - 销售控制代码)

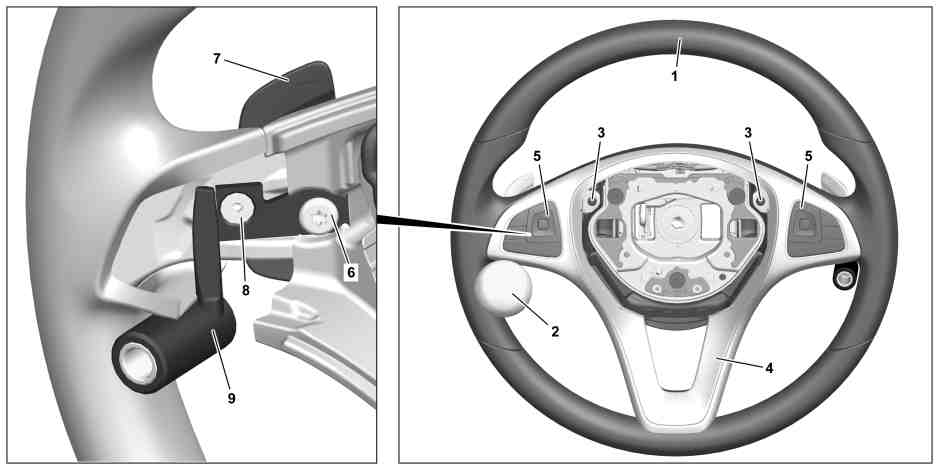

图示为车型 213 左侧

1

方向盘

6

螺钉

2

方向盘旋钮

7

换档拨片

3

螺钉

8

螺钉

4

盖罩

9

支架

5

方向盘按钮组

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

将气囊从方向盘 (1) 上拆下

型号 213

带代码45P (残疾专用改装 - 销售控制代码)

AR91.60-P-0660LW

型号 257

带代码45P (残疾专用改装 - 销售控制代码)

AR91.60-P-0660FR

2

拆下方向盘旋钮 (2)

3

拆下螺栓 (3)

4

松开饰板 (4)，断开左右侧方向盘按钮组 (5) 处的电气连接器，并拆下饰板 (4)

5

拆下螺栓 (6)

i
使用螺钉 (6) 将换档拨片 (7) 固定至方向盘。

6

拆下螺钉 (8)，然后拆下支架 (9)

n
螺钉/螺栓 - 连接方向盘旋扭支架到方向盘

*BA86.20-P-1013-04A

7

按照拆卸的相反顺序进行安装

n
残疾人装备

号码

名称

型号 213

型号 257

BA86.20-P-1013-04A

螺钉/螺栓 - 连接方向盘旋扭支架到方向盘

Nm

10

10
