AR86.20-P-0003LWE
拆卸/安装制动踏板延伸臂支架
28.02.2018
型号
213, 257
带代码45P (残疾专用改装 - 销售控制代码)

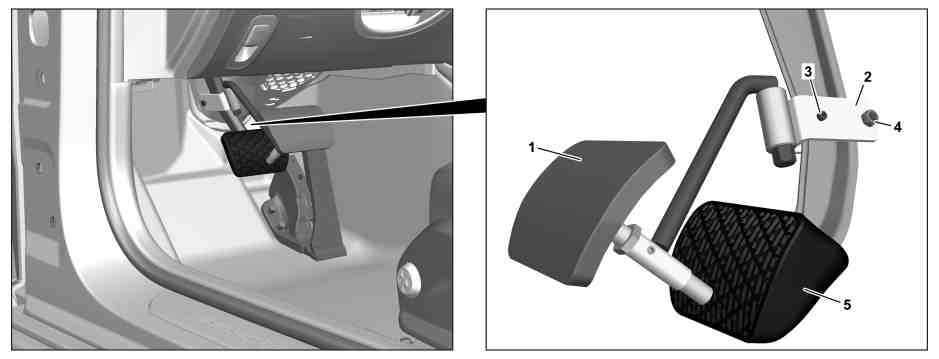

P86.20-0021-08
图示为车型 213
1
踏板延伸臂
4
螺母
2
支架
5
制动踏板
3
平头螺钉
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
e
d
拆卸/安装
1
将踏板延伸臂 (1) 向上从支架 (2) 中拉出
2
松开平头螺钉 (3)
3
拆下螺母 (4)，然后拆下螺钉
n
螺钉/螺栓/螺母 - 连接踏板延伸臂的踏板连接到制动踏板
*BA86.20-P-1002-04A
4
从制动踏板 (5) 上拆下支架 (2)
5
按照拆卸的相反顺序进行安装
n
残疾人装备
号码
名称
型号 213
型号 257
BA86.20-P-1002-04A
螺钉/螺栓/螺母 - 连接踏板延伸臂的踏板连接到制动踏板
Nm
10
10
