型号

213, 257

带代码45P (残疾专用改装 - 销售控制代码)

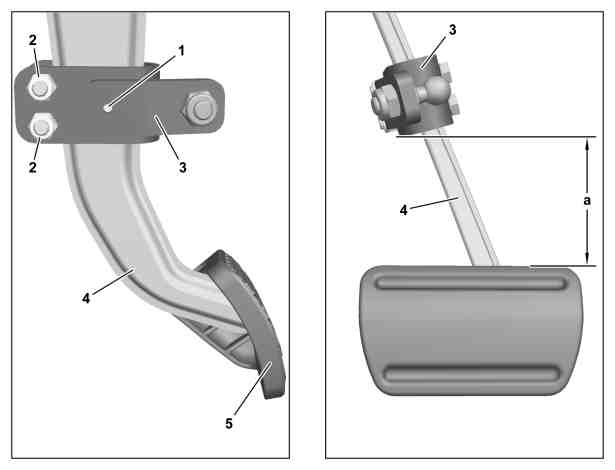

图示为车型 213

1

平头螺钉

2

螺母

3

驱动件

4

制动踏板

5

踏板盖板

a

距离

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e

拆卸

1

标记制动踏板 (4) 处驱动件 (3) 的安装位置

2

分离驱动件 (3) 球头处的制动踏板 (4) 杆系

3

松开平头螺钉 (1)

4

拆下螺母 (2)，然后拆下螺钉

5

从制动踏板 (4) 上拆下支架 (3)

6

拆下踏板踏面 (5)

d

安装

7

按照标记将驱动件 (3) 安装至制动踏板 (4)，设定距离 (a)

从制动踏板上沿到制动轮毂下沿的距离

*BE86.20-P-1004-01A

8

交替插入螺钉和拧紧螺母 (2)

n
螺钉/螺栓/螺母 - 连接制动轮毂到踏板臂 (经典型)

*BA86.20-P-1004-04A

n
螺钉/螺栓/螺母 - 连接制动轮毂到踏板臂 (易调速型)

*BA86.20-P-1005-04A

n
螺钉/螺栓/螺母 - 连接制动轮毂到踏板臂 (Multima PRO)

*BA86.20-P-1006-04A

9

拧紧平头螺钉 (1)

10

安装踏板踏面 (5)

残疾人装备

号码

名称

型号 213

型号 257

BE86.20-P-1004-01A

从制动踏板上沿到制动轮毂下沿的距离

mm

80

80

n
残疾人装备

号码

名称

型号 213

型号 257

BA86.20-P-1004-04A

螺钉/螺栓/螺母 - 连接制动轮毂到踏板臂 (经典型)

Nm

25

25

n
残疾人装备

号码

名称

型号 213

型号 257

BA86.20-P-1005-04A

螺钉/螺栓/螺母 - 连接制动轮毂到踏板臂 (易调速型)

Nm

15

15

n
残疾人装备

号码

名称

型号 213

型号 257

BA86.20-P-1006-04A

螺钉/螺栓/螺母 - 连接制动轮毂到踏板臂 (Multima PRO)

Nm

20

20
