型号

213, 257

带代码45P (残疾专用改装 - 销售控制代码)

“Easy Speed”

1

制动杆系

6

护盖

2

主动件

7

保险丝

3

防松螺母

8

油门踏板连杆机构

4

操纵杆

9

螺母

5

螺栓

10

螺栓

4

操纵杆

11

仪表板

a

距离

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

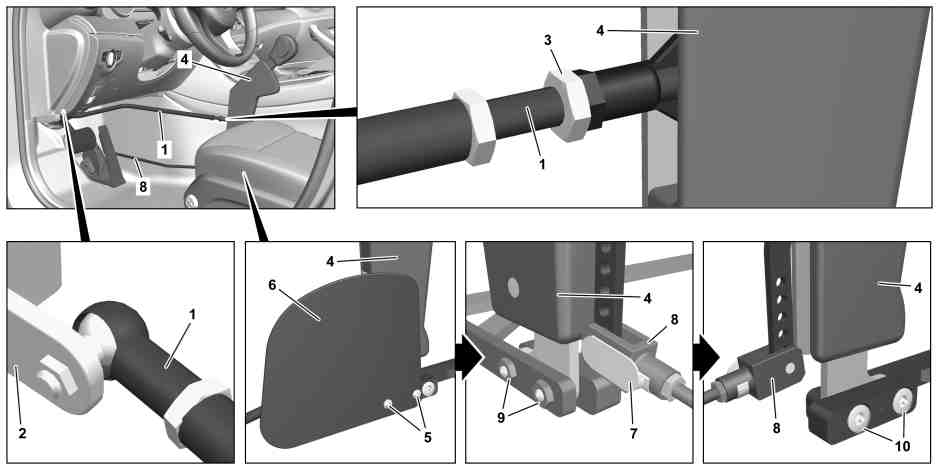

拆卸/安装

1

将制动杆系 (1) 的球头从主动件 (2) 上取下

2

拧松防松螺母 (3)，将制动杆系 (1) 从控制杆 (4) 的杆端轴承上拆下

n
防松螺母 - 连接制动杆系到控制杆 (经典型/易调速型/Multima PRO)

*BA86.20-P-1016-04A

3

拆下螺钉 (5)，然后将护盖 (6) 从控制杆 (4) 上拆下

4

拆下锁止夹 (7)，然后将油门踏板连杆机构 (8) 从控制杆 (4) 上取下。

5

松开螺母 (9)。

n
螺钉/螺栓/螺母 - 连接操纵杆到支架 (易调速型)

*BA86.20-P-1008-04A

6

拆下螺钉 (10)，然后将控制杆 (4) 从车辆上拆下

n
螺钉/螺栓/螺母 - 连接操纵杆到支架 (易调速型)

*BA86.20-P-1008-04A

7

按照拆卸的相反顺序进行安装

g

检验

8

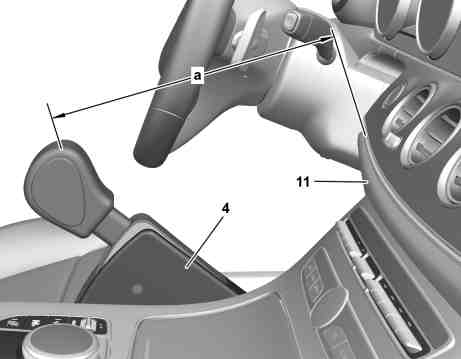

检查距离 (a)

从操纵杆 (易速型) 到仪表板的距离

*BE86.20-P-1002-01A

如果出现故障

↓

在制动杆系 (1) 上调整距离 (a)。

n
防松螺母 - 连接制动杆系到控制杆 (经典型/易调速型/Multima PRO)

*BA86.20-P-1016-04A

9

检查制动杆系 (1) 和油门踏板连杆机构 (8) 的调整情况

i
所有部件必须能够不受阻碍地移动，不得与其他部件接触。

制动踏板和油门踏板不得在未受到控制杆 (4) 影响的情况下工作。

必须通过控制杆 (4) 达到制动踏板和油门踏板的完整行程。

制动杆系游隙

*BE86.20-P-1005-01A

如果出现故障

↓

相应地调整制动杆系 (1) 和油门踏板连杆机构 (8)

n
防松螺母 - 连接制动杆系到控制杆 (经典型/易调速型/Multima PRO)

*BA86.20-P-1016-04A

残疾人装备

号码

名称

型号 213

型号 257

BE86.20-P-1002-01A

从操纵杆 (易速型) 到仪表板的距离

mm

310

310

残疾人装备

号码

名称

型号 213

型号 257

BE86.20-P-1005-01A

制动杆系游隙

mm

<
2

<
2

n
残疾人装备

号码

名称

型号 213

型号 257

BA86.20-P-1008-04A

螺钉/螺栓/螺母 - 连接操纵杆到支架 (易调速型)

Nm

25

25

n
残疾人装备

号码

名称

型号 213

型号 257

BA86.20-P-1016-04A

防松螺母 - 连接制动杆系到控制杆 (经典型/易调速型/Multima PRO)

Nm

25

25
