型号

213, 257

带代码45P (残疾专用改装 - 销售控制代码)

“Multima PRO”

1

制动杆系

6

操纵杆

2

主动件

7

油门踏板连杆机构

3

护盖

8

螺栓

4

护盖

9

螺栓

5

防松螺母

10

适配器

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e

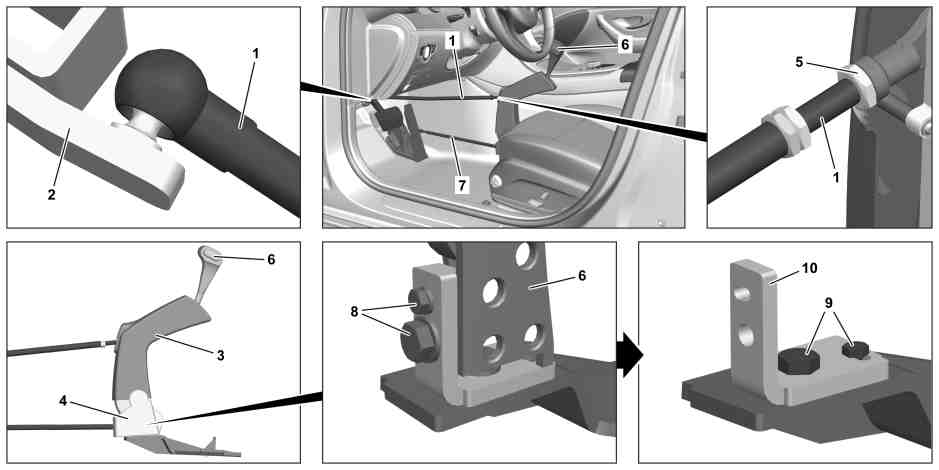

拆卸

1

将制动杆系 (1) 的球头从主动件 (2) 上取下

2

松开盖罩（3、4）

3

拧松防松螺母 (5)，将制动杆系 (1) 从控制杆 (6) 的杆端轴承上拆下

4

将油门踏板连杆机构 (7) 从控制杆 (6) 上拆下

5

拆下螺钉 (8)，然后将控制杆 (6) 从车辆上拆下

6

拆下螺钉 (9)，然后拆下适配器 (10)

在更换适配器 (10) 时。

d

安装

7

安放好适配器 (10)，然后用手稍微拧紧螺钉 (9)

在更换适配器 (10) 时。

8

将控制杆 (6) 安放到适配器 (10) 上，用手稍微拧紧螺钉 (8)，然后对齐控制杆 (6)

在更换适配器 (10) 时。

9

重新拆下螺钉 (8)，然后拆下控制杆 (6)，再拧紧螺钉 (9)

在更换适配器 (10) 时。

n
螺钉/螺栓 - 连接操纵杆适配器到支架 (Multima PRO)

*BA86.20-P-1009-04A

n
螺钉/螺栓 - 连接操纵杆适配器到支架 (Multima PRO)

*BA86.20-P-1010-04A

10

将控制杆 (6) 安放到适配器 (10) 上，然后拧紧螺钉 (8)

n
螺钉/螺栓 - 连接操纵杆到适配器 (Multima PRO)

*BA86.20-P-1011-04A

n
螺钉/螺栓 - 连接操纵杆到适配器 (Multima PRO)

*BA86.20-P-1012-04A

11

将油门踏板连杆机构 (7) 安装到控制杆 (6) 上

12

将制动杆系 (1) 旋入到控制杆 (6) 的杆端轴承中，然后拧紧防松螺母 (5)

n
防松螺母 - 连接制动杆系到控制杆 (经典型/易调速型/Multima PRO)

*BA86.20-P-1016-04A

13

卡入盖罩（3、4）

14

将制动杆系 (1) 的球头扣入主动件 (2) 中

g

检验

15

检查制动杆系 (1) 和油门踏板连杆机构 (7) 的调整情况

i
所有部件必须能够不受阻碍地移动，不得与其他部件接触。

制动踏板和油门踏板不得在未受到控制杆 (6) 影响的情况下工作。

必须通过控制杆 (6) 达到制动踏板和油门踏板的完整行程。

制动杆系游隙

*BE86.20-P-1005-01A

如果出现故障

↓

相应地调整制动杆系 (1) 和油门踏板连杆机构 (7)

n
防松螺母 - 连接制动杆系到控制杆 (经典型/易调速型/Multima PRO)

*BA86.20-P-1016-04A

残疾人装备

号码

名称

型号 213

型号 257

BE86.20-P-1005-01A

制动杆系游隙

mm

<
2

<
2

n
残疾人装备

号码

名称

型号 213

型号 257

BA86.20-P-1009-04A

螺钉/螺栓 - 连接操纵杆适配器到支架 (Multima PRO)

M6

Nm

10

10

n
残疾人装备

号码

名称

型号 213

型号 257

BA86.20-P-1010-04A

螺钉/螺栓 - 连接操纵杆适配器到支架 (Multima PRO)

M10

Nm

25

25

n
残疾人装备

号码

名称

型号 213

型号 257

BA86.20-P-1011-04A

螺钉/螺栓 - 连接操纵杆到适配器 (Multima PRO)

M6

Nm

10

10

n
残疾人装备

号码

名称

型号 213

型号 257

BA86.20-P-1012-04A

螺钉/螺栓 - 连接操纵杆到适配器 (Multima PRO)

M10

Nm

25

25

n
残疾人装备

号码

名称

型号 213

型号 257

BA86.20-P-1016-04A

防松螺母 - 连接制动杆系到控制杆 (经典型/易调速型/Multima PRO)

Nm

25

25
