型号

213, 257

带代码45P (残疾专用改装 - 销售控制代码)

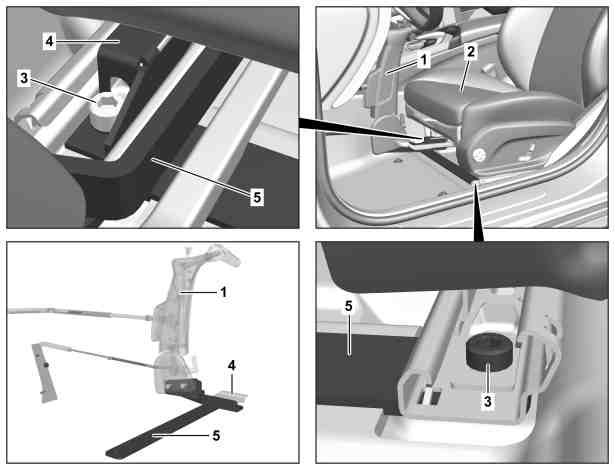

图示为座椅未变动的“经典型”

1

操纵杆

2

驾驶员座椅

3

螺钉

4

端部挡块

5

支架

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

拆下控制杆 (1)

型号 213, 257

带代码45P (残疾专用改装 - 销售控制代码)“经典型”

AR86.20-P-0008LWE

型号 213, 257

带代码45P (残疾专用改装 - 销售控制代码)“Easy Speed”

AR86.20-P-0008LWF

型号 213, 257

带代码45P (残疾专用改装 - 销售控制代码)“Multima PRO”

AR86.20-P-0008LWH

2

调节驾驶员座椅 (2) 到最靠后的位置

3

拆下螺栓 (3)

n
型号 213, 257

带代码45P (残疾专用改装 - 销售控制代码)

座椅未向后放倒螺栓 - 连接前排座椅到车内地板

*BA91.10-P-1001-01T

n
型号 213, 257

带代码45P (残疾专用改装 - 销售控制代码)

座椅向后放倒螺钉/螺栓 - 连接座椅适配器 (向后调节座椅) 到车内地板

*BA86.20-P-1014-04A

4

拆下端部挡块 (4)

型号 213, 257

带代码45P (残疾专用改装 - 销售控制代码)“经典型”或“Easy Speed”

5

向前拆下支架 (5)

6

按照拆卸的相反顺序进行安装

n
残疾人装备

号码

名称

型号 213

型号 257

BA86.20-P-1014-04A

螺钉/螺栓 - 连接座椅适配器 (向后调节座椅) 到车内地板

Nm

50

50

n
前排座椅

号码

名称

型号 213

型号 257

BA91.10-P-1001-01T

螺栓 - 连接前排座椅到车内地板

Nm

50

50
