型号

205

型号

213, 238

型号

253, 293

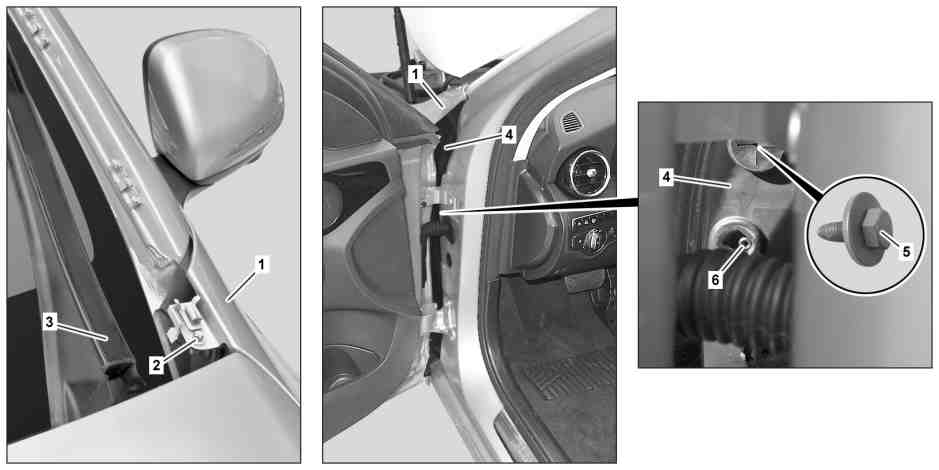

图示为车型 205.0 的车辆左侧

1

翼子板

4

护盖

2

螺钉/螺栓（车型 205、253）

5

螺钉

3

成形件

6

螺钉

图示为车型 213.0 的车辆右侧

1

翼子板

4

护盖

15

螺钉（车型 213、238）

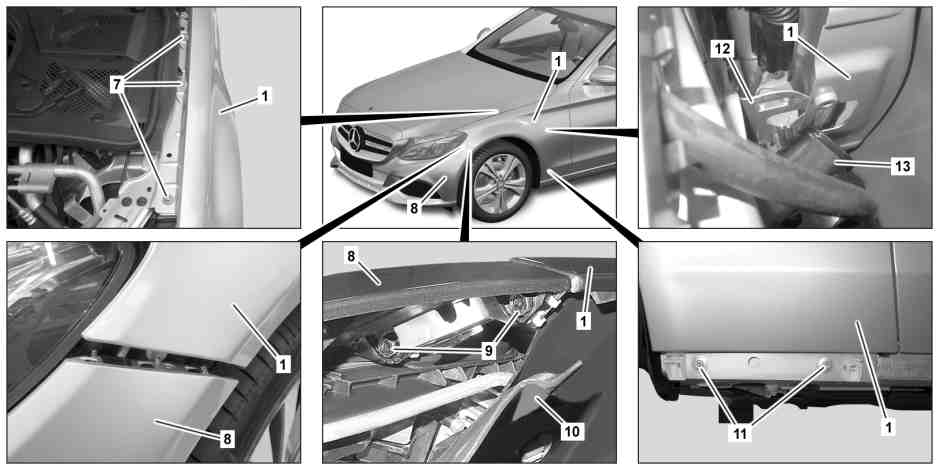

图示为车型 205.0 的车辆左侧

1

翼子板

10

翼子板内衬

7

螺栓

11

螺母

8

前保险杠

12

支架

9

螺栓

13

风挡玻璃清洗系统储液罐

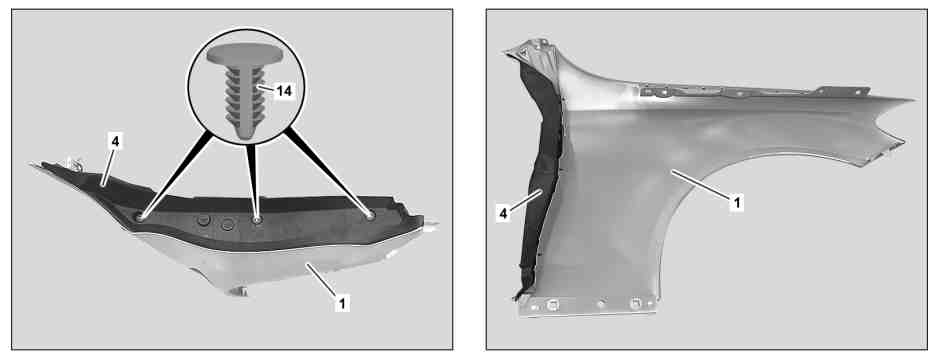

图示为车型 205.0

1

翼子板

14

密封塞

4

护盖

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e
d

拆卸/安装

1

将车轮拱罩内衬从前保险杠 (8) 上松开

型号 253

型号 293

AR88.80-P-0005LWG

型号 213.2

带代码M035 (全路况型号)

AR88.80-P-0005LWT

更换翼子板 (1) 时

↓

安装新的轮车轮拱罩内衬。

2

拆下纵梁镶板

型号 205

AR88.80-P-6000LW

型号 213

AR88.80-P-6000LWE

型号 253

型号 293

AR88.80-P-6000LWG

型号 238

AR88.80-P-6000LWO

i
安装:
只有在调节翼子板 (1) 后才能重新安装纵梁板。

3

拆下螺钉 (5)

i
前车门没有完全打开。

i
安装:
只需将螺栓 (5) 拧入，直至无法再移动。调节翼子板 (1) 后将其拧入。

4

拆下螺栓 (6)

拆卸左侧翼子板 (1) 时。

i
前车门没有完全打开。

i
安装:
拧入螺钉 (6)，直至其发生接触。调节翼子板 (1) 后将其拧入。

5.1

分开翼子板 (1) 区域中的雨水槽 (3)

型号 205, 213, 238

5.2

拆下雨水槽 (3)

型号 253, 293

AR88.80-P-4000LW

6.1

拧下螺栓 (2)

型号 205, 253, 293

i
安装:
只需将螺钉 (2) 拧入至止动挡块。调节翼子板 (1) 后将其拧入。

6.2

拆下螺钉 (15)

型号 213, 238

i
前车门没有完全打开。螺栓 (15) 位于护盖 (4) 后面。

i
安装:
只需将螺钉 (15) 拧入至止动挡块。调节翼子板 (1) 后将其拧入。

7

分开翼子板内衬 (10)，直至可以接取螺栓 (9)

型号 205, 253

型号 293

AR88.10-P-1300LW

型号 213, 238

AR88.10-P-1300LWE

8

拆下螺钉/螺栓 (9)

9

松开螺母 (11)

i
安装:
仅将螺母 (11) 松开，直至到达末端止动位置。调节翼子板 (1) 后将它们拧紧。

10

拆下螺钉 (7)

i
安装:
只需将螺母 (7) 拧入，直至其无法再移动。调节翼子板 (1) 后将它们拧紧。

11

用适当的毛毡条遮盖翼子板 (1) 区域中的前车门、A 柱和前保险杠 (8)

毛毡条

*BR00.45-Z-1150-02A

12

将翼子板 (1) 连同钩环一起从前保险杠 (8) 后面移出

13

在底部将翼子板 (1) 从螺母 (11) 的螺纹销上取下

14.1

对着支架 (12) 向后推翼子板 (1) 并向一侧拆下

拆卸左侧翼子板 (1) 时。

i
安装:
将翼子板 (1) 插入支架 (12) 和风挡玻璃清洗系统储液罐 (13)。

14.2

将翼子板 (1) 拆下到侧面

拆下右侧翼子板 (1) 时。

15

拆下密封塞 (14)，然后将盖罩 (4) 从翼子板 (1) 上拆下

更换 (1) 时。

l
夹子拆卸器

*452589016300

16

按照拆卸的相反顺序进行安装

调节

17

调节翼子板 (1)，拧紧螺钉（5、6、7）和螺母 (11)

型号 205, 253

型号 293

AR60.00-P-0700-01LW

型号 213

AR60.00-P-0700-01LWE

型号 238

AR60.00-P-0700-01LWO

i
安装:
修理螺钉（5、6、7）和螺母 (11) 区域中损坏的漆层。

型号 293前车门到翼子板

*BE60.00-P-1008-01OA

型号 293发动机罩到翼子板

*BE60.00-P-1001-01OA

型号 205发动机罩到翼子板

*BE60.00-P-1001-01BB

型号 213发动机罩到翼子板

*BE60.00-P-1001-01GA

型号 238发动机罩到翼子板

*BE60.00-P-1001-01HA

型号 253发动机罩到翼子板

*BE60.00-P-1001-01FA

型号 253前车门到翼子板

*BE60.00-P-1006-01FA

型号 213前车门到翼子板

*BE60.00-P-1007-01GA

型号 205前车门到翼子板

*BE60.00-P-1008-01BB

型号 238前车门到翼子板

*BE60.00-P-1008-01HA

型号 238纵梁饰件到翼子板

*BE60.00-P-1018-01HA

l
千分尺

*129589032100

18.1

拧紧螺钉/螺栓 (2)

型号 205, 253, 293

i
安装:
修补螺栓 (2) 区域中损坏的漆层。

18.2

拧紧螺钉 (15)

型号 213, 238

i
安装:
修补螺钉/螺栓 (15) 区域中损坏的漆层。

间隙尺寸的检验值

号码

名称

型号 205.0/1

型号 205.2

BE60.00-P-1001-01BB

发动机罩到翼子板

尺寸 "A"

mm

3 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 205.3

型号 205.4

BE60.00-P-1001-01BB

发动机罩到翼子板

尺寸 "A"

mm

3 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的测试值和调整值

号码

名称

型号 253.3

型号 253.1/9

BE60.00-P-1001-01FA

发动机罩到翼子板

尺寸 "A"

mm

3,0 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1001-01GA

发动机罩到翼子板

尺寸 "A"

mm

3 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 238.3

型号 238.4

BE60.00-P-1001-01HA

发动机罩到翼子板

尺寸 "A"

mm

3 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWO

缝隙尺寸

号码

名称

型号 293

BE60.00-P-1001-01OA

发动机罩到翼子板

尺寸 "A"

mm

4 (±0,5)

有关图片, 见

-

间隙尺寸的测试值和调整值

号码

名称

型号 253.3

型号 253.1/9

BE60.00-P-1006-01FA

前车门到翼子板

尺寸 "G"

mm

3,5 (+1/-0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1007-01GA

前车门到翼子板

尺寸 "G"

mm

3,6 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 205.0/1

型号 205.2

BE60.00-P-1008-01BB

前车门到翼子板

尺寸 "G"

mm

4 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 205.3

型号 205.4

BE60.00-P-1008-01BB

前车门到翼子板

尺寸 "G"

mm

4 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 238.3

型号 238.4

BE60.00-P-1008-01HA

前车门到翼子板

尺寸 "G"

mm

3,5 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWO

缝隙尺寸

号码

名称

型号 293

BE60.00-P-1008-01OA

前车门到翼子板

尺寸 "E"

mm

4 (±0,5)

有关图片, 见

-

间隙尺寸的检验值

号码

名称

型号 238.3

型号 238.4

BE60.00-P-1018-01HA

纵梁饰件到翼子板

尺寸 "A1"

mm

2 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWO

检修工具

号码

名称

订单号

BR00.45-Z-1150-02A

毛毡条

A 000 983 89 10
