型号

213

型号

238

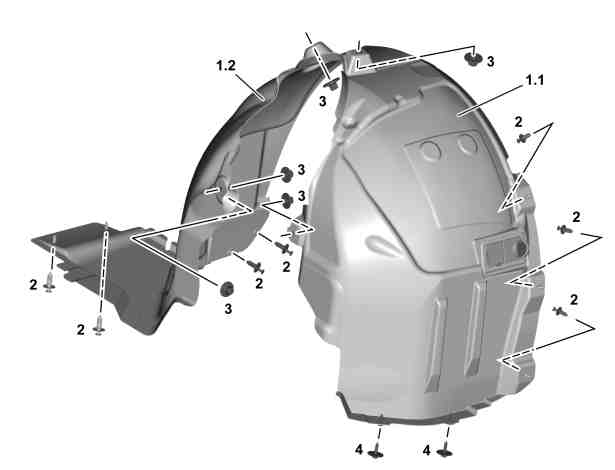

图示为车型 213

1.1

翼子板内衬板前部件

1.2

翼子板内衬板后部件

2

膨胀铆钉

3

螺母

4

螺栓

e
d

拆卸/安装

1

升起车辆

AR00.60-P-1002LWG

2

拆下螺栓 (4)

3

拆下膨胀铆钉 (2)

i
膨胀铆钉 (2) 的数量会有不同.

4

旋开螺母 (3)

i
螺母 (3) 的数量会有不同.

5

向内拉翼子板内衬板前部件 (1.1) 和翼子板内衬板后部件 (1.2) 的外缘, 将它们从车轮拱罩唇缘拉出, 然后拆下翼子板内衬板前部件 (1.1) 和翼子板内衬板后部件 (1.2)

6

按照拆卸的相反顺序进行安装
