型号

213, 238

更改提示

29.05.2017

增加了拆卸梅赛德斯三叉星徽。

操作步骤 2

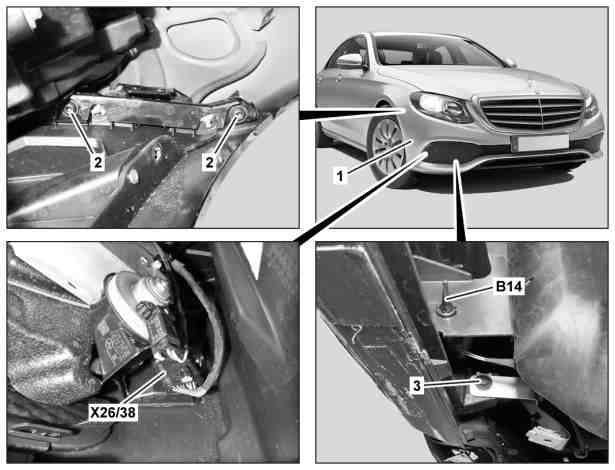

图示为车型 213.045

1

前保险杠

2

螺钉

3

螺钉

B14

车外温度传感器

X26/38

前保险杠电气连接器

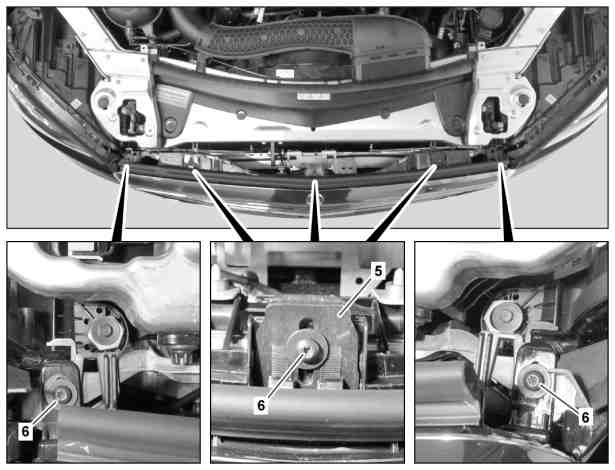

图示为车型 213.045

5

掣子爪

6

螺钉

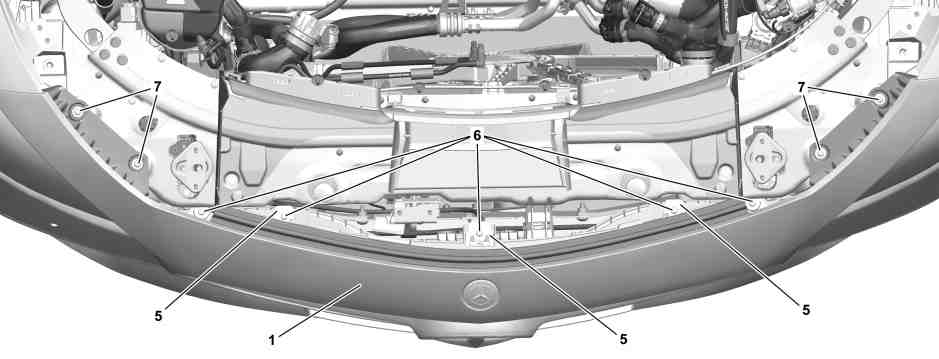

图示为车型 213.088

1

前保险杠

6

螺栓

5

掣子爪

7

螺栓

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

断开蓄电池接地线

型号 213

AR54.10-P-0003LW

型号 238

AR54.10-P-0003LWO

2

拆下梅赛德斯三叉星徽

型号 213, 238

带代码233 (增强型限距控制系统(Distronic Plus))

型号 213, 238

带代码239 (增强型限距控制系统(Distronic Plus))

AR88.40-P-4050LW

3

将车轮拱罩内衬从前翼子板上拆下

型号 213.2

带代码M035 (全路况型号)

AR88.80-P-0005LWT

4

拆下前发动机舱镶板

AR61.20-P-1105LWE

5

将左前/右前翼子板内衬板从前保险杠（1）上拆下

AR88.10-P-1300LWE

6

拆下前保险杠（1）左右两侧的螺栓（2）

7

拆下前保险杠（1）左右两侧的螺栓（3）

8

断开前保险杠电气连接器　（X26/38）

9

将车外温度传感器（B14）从前保险杠（1）上拆下

10

拆下螺栓（7）

型号 213.088/089/288/289

i
安装:
只有在调整缝隙尺寸后才能拧紧螺栓（7）。

11

拆下螺栓（6）

i
安装:
只有在调整缝隙尺寸后才能拧紧螺栓（6）。

12

解锁掣子爪（5）并拆下

i
安装:
只需将掣子爪（5）按入第一止动点。

13

将电气连接器从前部 360°摄像头上断开

型号 213, 238

带代码501 (360°摄像头)

14

断开空气悬架（AIRPANEL）上的电气连接器

型号 213

带代码5U3 (AIRPANEL)

15

拆下前保险杠 (1)

i
必须有助手协助。

g

检验

专业提示
severity=N

碰撞缓冲器的一般说明

AH88.20-P-1000-01A

16.1

检查碰撞缓冲器有无损坏

型号 213, 238

除了代码U60 (保护性发动机罩（行人保护装置）)

如果碰撞缓冲器上的损坏可见。

↓

更换碰撞缓冲器。

16.2

检查行人保护传感器和碰撞缓冲器有无任何形式的损坏（裂纹，空洞，断裂等）。

型号 213, 238

带代码U60 (保护性发动机罩（行人保护装置）)

专业提示
severity=N

行人保护传感器说明

AH91.60-P-0001-01A

如果碰撞缓冲器上的损坏可见。

↓

更换碰撞缓冲器和行人保护传感器。

AR91.60-P-0950LWE

如果行人保护传感器上的损坏可见。

↓

更换行人保护传感器。

AR91.60-P-0950LWE

17

按照拆卸的相反顺序进行安装

18

调节前保险杠（1）上的缝隙尺寸

AR88.20-P-2001LW

19

使用诊断系统校准前部 360°摄像头

a

型号 213

带代码501 (360°摄像头)

AD00.00-P-2000-04B

a

型号 238

带代码501 (360°摄像头)

AD00.00-P-2000-06LWO
