型号

205.0/1/3/4

型号

213.0/1

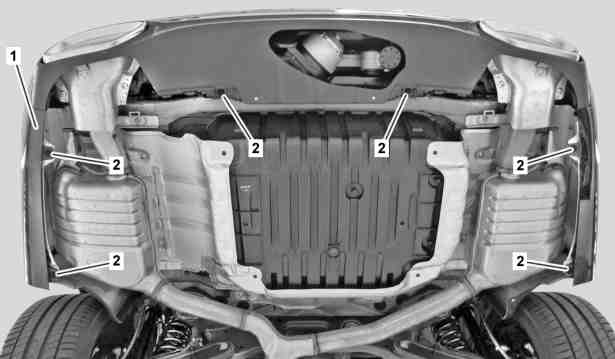

图示为车型 213.0

1

后保险杠

2

螺钉

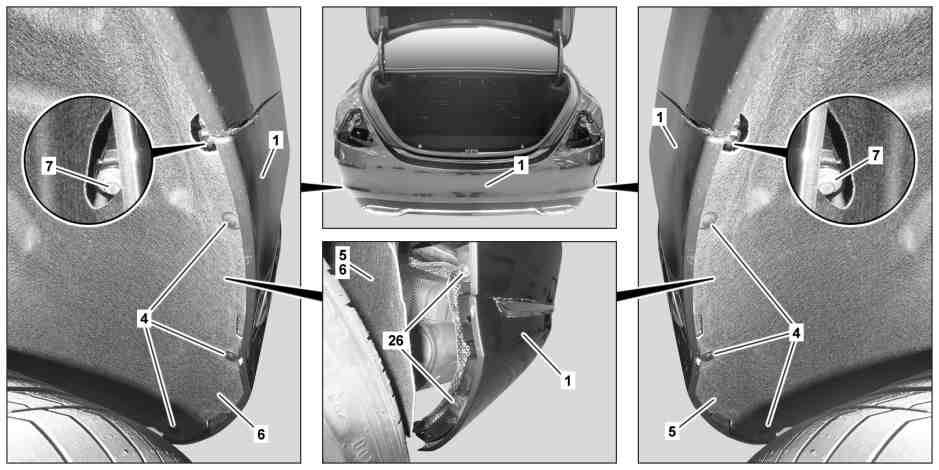

图示为车型 205.0

1

后保险杠

6

翼子板内衬

4

膨胀铆钉

7

螺钉

5

翼子板内衬

26

膨胀铆钉

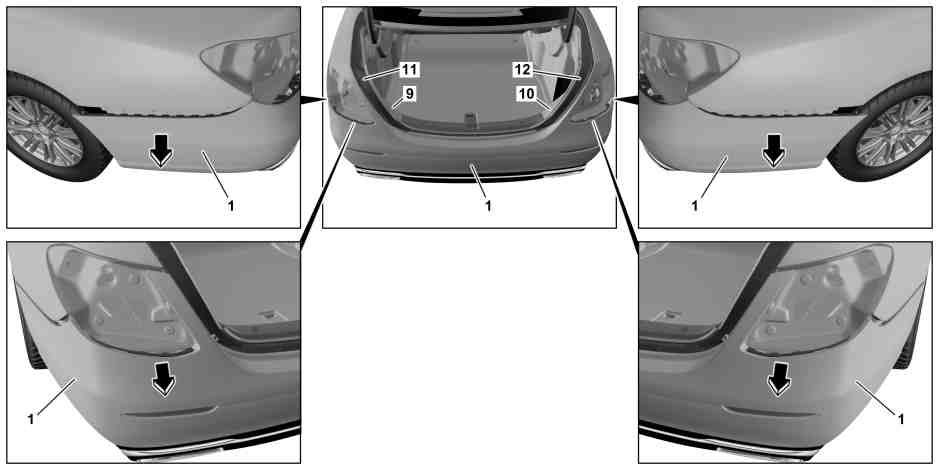

图示为车型 213.0

1

后保险杠

11

护盖

9

饰板

12

护盖

10

饰板

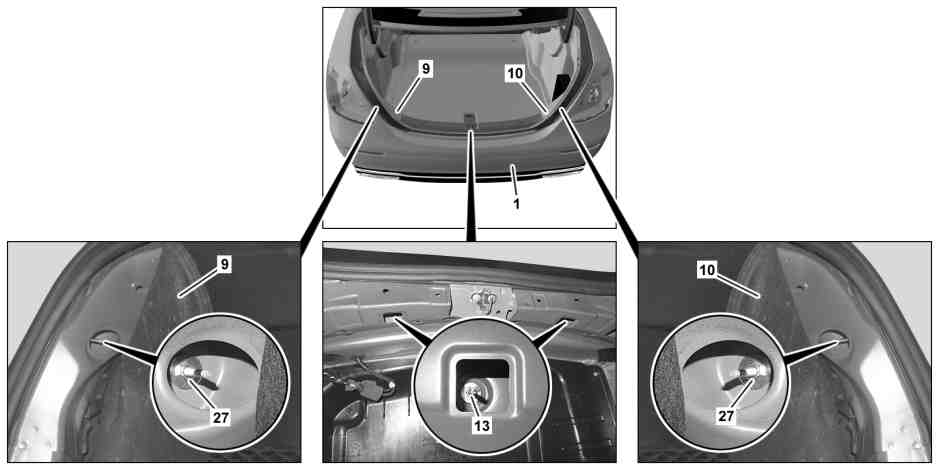

图示为车型 205.0

1

后保险杠

13

螺母

9

饰板

27

螺母

10

饰板

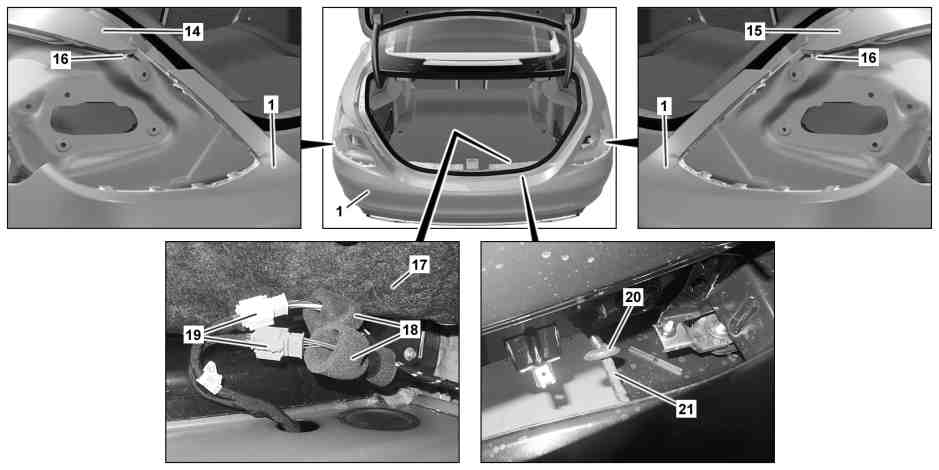

图示为车型 205.0，装配盲点辅助系统/代码 234 和带驻车定位系统 (PARKTRONIC) 的主动式驻车辅助系统/代码 235 以及免提开启功能 (HANDS-FREE ACCESS)/代码 871

1

后保险杠

18

泡沫橡胶护套

14

后翼子板

19

电气连接器

15

后翼子板

20

索环

16

固定凸耳

21

后保险杠电线束

17

饰板

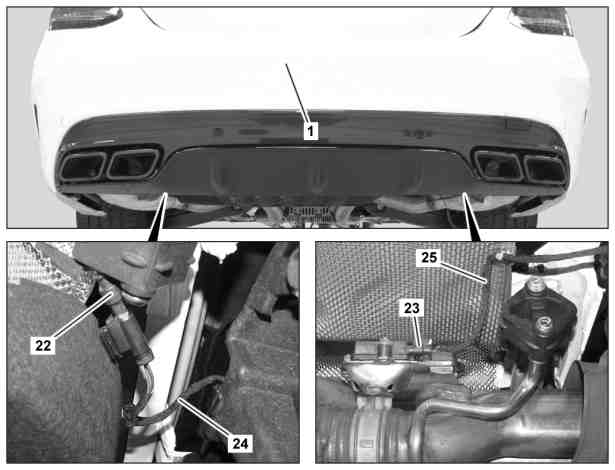

图示为装配 AMG 运动型排气系统/代码 U78 的车型 205.0

1

后保险杠

22

电气连接器

23

电气连接器

24

电线束

25

电线束

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

AH80.61-P-0001-01A

e
d

拆卸/安装

1

拆下充电器馈入插座盖板。

型号 205.047/147

AR54.10-P-5110LWH

2

拆下左后灯组和右后灯组。

型号 213.0/1

始自2021年款

AR82.10-P-4731LW

型号 205.0/1

型号 213.0/1

截至2021年款

AR82.10-P-4905LW

型号 205.3/4

AR82.10-P-4731CLW

3

升起车辆。

AR00.60-P-1002LWG

4

断开电气连接器（22、23）并露出电线束（24、25）。

型号 205.0/3/4

带代码U78 (AMG 运动型排气系统)

5

拆下螺钉/螺钉栓 (2)。

6

将所有膨胀铆钉从后保险杠 (1) 底部拆下。

i
膨胀铆钉的数量因装备/发动机型式而异。

l
拆卸工具

*000589956300

7

将膨胀铆钉 (4) 从翼子板内衬（5、6）上拆下。

l
拆卸工具

*000589956300

8

将翼子板内衬（5、6）压到一旁并拆下膨胀铆钉 (26)。

l
拆卸工具

*000589956300

9

拆下螺钉 (7)。

10

松开下部区域内的护盖（11、12）。

l
长楔子

*115589035900

11

松开后方区域内的饰板（9、10）并按到一侧。

型号 205.0/1

AR68.30-P-4800LW

型号 213.0/1

AR68.30-P-4800LWE

12

拆下螺母 (13)。

13

拆下螺母 (27)。

型号 205.0/1

14

沿箭头所示方向将后保险杠 (1) 从后翼子板（14、15）上和尾部灯组区域内松开。

15

松开饰板 (17)，直至可以接触到电气连接器 (19)。

型号 205.0/1/3/4

带代码234 (盲点辅助功能)

型号 205.0/1/3/4

带代码235 (主动式驻车辅助系统)

型号 205.0/1/3/4

带代码237 (主动盲点辅助功能)

型号 205.0/1/3/4

带代码238 (主动路线偏离警告系统)

型号 205.0/1/3/4

带代码253 (车尾碰撞警告和保护系统)

型号 205.0/1/3/4

带代码871 (行李箱盖打开/关闭传感装置)

16

向后推泡沫夹套 (18) 并断开电气连接器 (19)。

型号 205.0/1/3/4

带代码234 (盲点辅助功能)

型号 205.0/1/3/4

带代码235 (主动式驻车辅助系统)

型号 205.0/1/3/4

带代码237 (主动盲点辅助功能)

型号 205.0/1/3/4

带代码238 (主动路线偏离警告系统)

型号 205.0/1/3/4

带代码253 (车尾碰撞警告和保护系统)

型号 205.0/1/3/4

带代码871 (行李箱盖打开/关闭传感装置)

i
电气连接器 (19) 的数量因装备而不同。

17

将索环 (20) 和后保险杠电线束 (21) 从车身中拉出。

型号 205.0/1/3/4

带代码234 (盲点辅助功能)

型号 205.0/1/3/4

带代码235 (主动式驻车辅助系统)

型号 205.0/1/3/4

带代码237 (主动盲点辅助功能)

型号 205.0/1/3/4

带代码238 (主动路线偏离警告系统)

型号 205.0/1/3/4

带代码253 (车尾碰撞警告和保护系统)

型号 205.0/1/3/4

带代码871 (行李箱盖打开/关闭传感装置)

18

将后保险杠 (1) 从后翼子板（14、15）上的固定凸耳 (16) 上松开。

型号 205.0/1

19

拆下后保险杠 (1)，直至可以接触到电气连接器。

型号 213.0 （213.050除外）, 213.1

带代码233 (车距车速自动调节系统增强版 (DISTRONIC PLUS))

型号 213.0 （213.050除外）, 213.1

带代码234 (盲点辅助功能)

型号 213.0 （213.050除外）, 213.1

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

型号 213.0 （213.050除外）, 213.1

带代码871 (行李箱盖打开/关闭传感装置)

型号 213.050

20

将电气连接器从后保险杠 (1) 上断开。

型号 213.0 （213.050除外）, 213.1

带代码233 (车距车速自动调节系统增强版 (DISTRONIC PLUS))

型号 213.0 （213.050除外）, 213.1

带代码234 (盲点辅助功能)

型号 213.0 （213.050除外）, 213.1

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

型号 213.0 （213.050除外）, 213.1

带代码871 (行李箱盖打开/关闭传感装置)

型号 213.050

21

拆下后保险杠 (1)。

i
需要助手的帮助。

22

按照相反的顺序进行安装。
