型号

205

型号

213, 238

型号

253

型号

293

图示车型 205 的车辆右侧

1

铰链

7

发动机罩

8

护盖

9

螺钉

10

螺母

11

螺栓

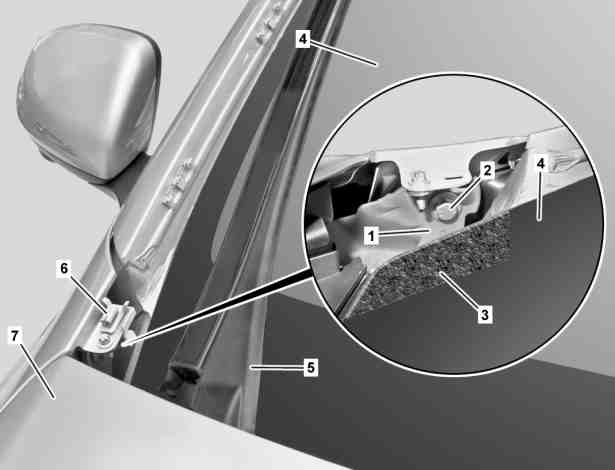

图示车型 205 的车辆右侧

1

铰链

2

螺钉

3

毛毡条

4

风挡玻璃

5

成形件

6

固定夹

7

发动机罩

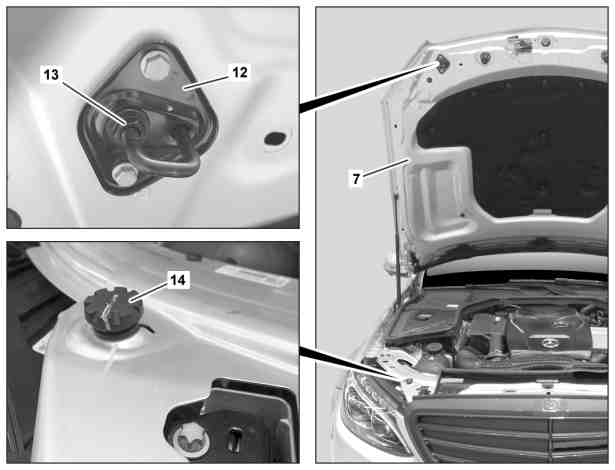

图示车型 205 的车辆右侧

7

发动机罩

12

发动机罩锁闩上部件

13

螺母

14

限位缓冲器

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

g

检验

1

检查发动机罩 (7) 的调整情况。

型号 213

AR60.00-P-0700-01LWE

型号 205, 253, 293

AR60.00-P-0700-01LW

型号 238

AR60.00-P-0700-01LWO

型号 205发动机罩到翼子板

*BE60.00-P-1001-01BB

型号 205发动机罩到大灯

*BE60.00-P-1002-01BB

型号 205发动机罩到散热器饰板/柔性前端

*BE60.00-P-1003-01BB

型号 205散热器饰板/柔性前端相对于发动机罩的伸出量

*BE60.00-P-1004-01BB

型号 205发动机罩到保险杠

*BE60.00-P-1005-01BB

型号 213发动机罩到翼子板

*BE60.00-P-1001-01GA

型号 213发动机罩到大灯

*BE60.00-P-1002-01GA

型号 213发动机罩到散热器饰板/柔性前端

*BE60.00-P-1003-01GA

型号 213散热器饰板/柔性前端相对于发动机罩的伸出量

*BE60.00-P-1004-01GA

型号 213发动机罩到保险杠

*BE60.00-P-1005-01GA

型号 238发动机罩到翼子板

*BE60.00-P-1001-01HA

型号 238发动机罩到大灯

*BE60.00-P-1002-01HA

型号 238发动机罩到散热器饰板/柔性前端

*BE60.00-P-1003-01HA

型号 238散热器饰板/柔性前端相对于发动机罩的伸出量

*BE60.00-P-1004-01HA

型号 238发动机罩到保险杠

*BE60.00-P-1005-01HA

型号 253发动机罩到翼子板

*BE60.00-P-1001-01FA

型号 293发动机罩到翼子板

*BE60.00-P-1001-01OA

型号 253发动机罩到大灯

*BE60.00-P-1002-01FA

型号 293发动机罩到大灯

*BE60.00-P-1002-01OA

型号 253发动机罩到保险杠

*BE60.00-P-1003-01FA

型号 293发动机罩到保险杠

*BE60.00-P-1003-01OA

型号 293发动机罩到连续反光器饰条

*BE60.00-P-1006-01OA

型号 293发动机罩到散热器格栅

*BE60.00-P-1007-01OA

l
千分尺

*129589032100

横向和纵向粗略调整

2

松开左侧和右侧螺钉 (9)。

型号 205

型号 213, 238

型号 253

3

松开左右两侧铰链 (1) 上的螺钉 (11) ，并沿横向和纵向调整发动机罩 (7)。

型号 205发动机罩到翼子板

*BE60.00-P-1001-01BB

型号 205发动机罩到大灯

*BE60.00-P-1002-01BB

型号 205发动机罩到散热器饰板/柔性前端

*BE60.00-P-1003-01BB

型号 205发动机罩到保险杠

*BE60.00-P-1005-01BB

型号 213发动机罩到翼子板

*BE60.00-P-1001-01GA

型号 213发动机罩到大灯

*BE60.00-P-1002-01GA

型号 213发动机罩到散热器饰板/柔性前端

*BE60.00-P-1003-01GA

型号 213发动机罩到保险杠

*BE60.00-P-1005-01GA

型号 238发动机罩到翼子板

*BE60.00-P-1001-01HA

型号 238发动机罩到大灯

*BE60.00-P-1002-01HA

型号 238发动机罩到散热器饰板/柔性前端

*BE60.00-P-1003-01HA

型号 238发动机罩到保险杠

*BE60.00-P-1005-01HA

型号 253发动机罩到翼子板

*BE60.00-P-1001-01FA

型号 293发动机罩到翼子板

*BE60.00-P-1001-01OA

型号 253发动机罩到大灯

*BE60.00-P-1002-01FA

型号 293发动机罩到大灯

*BE60.00-P-1002-01OA

型号 253发动机罩到保险杠

*BE60.00-P-1003-01FA

型号 293发动机罩到保险杠

*BE60.00-P-1003-01OA

型号 293发动机罩到连续反光器饰条

*BE60.00-P-1006-01OA

型号 293发动机罩到散热器格栅

*BE60.00-P-1007-01OA

l
千分尺

*129589032100

4

拧紧左右两侧铰链 (1) 上的螺钉 (11) 。

n
连接件 - 连接铰链到车身

*BA88.40-P-1001-01N

5

拧紧左侧和右侧螺钉 (9)。

型号 205

型号 213, 238

型号 253

n
螺栓/螺母 - 连接发动机罩升降器到车身

*BA91.60-P-1002-02A

横向和纵向微调

6

松开左右两侧铰链 (1) 区域内的护盖 (8)。

型号 205

7

松开左右两侧铰链 (1) 上的螺母 (10) ，并沿横向和纵向调整发动机罩 (7)。

型号 205发动机罩到翼子板

*BE60.00-P-1001-01BB

型号 205发动机罩到大灯

*BE60.00-P-1002-01BB

型号 205发动机罩到散热器饰板/柔性前端

*BE60.00-P-1003-01BB

型号 205发动机罩到保险杠

*BE60.00-P-1005-01BB

型号 213发动机罩到翼子板

*BE60.00-P-1001-01GA

型号 213发动机罩到大灯

*BE60.00-P-1002-01GA

型号 213发动机罩到散热器饰板/柔性前端

*BE60.00-P-1003-01GA

型号 213发动机罩到保险杠

*BE60.00-P-1005-01GA

型号 238.3发动机罩到翼子板

*BE60.00-P-1001-01HA

型号 238.3发动机罩到大灯

*BE60.00-P-1002-01HA

型号 238.3发动机罩到散热器饰板/柔性前端

*BE60.00-P-1003-01HA

型号 238.3发动机罩到保险杠

*BE60.00-P-1005-01HA

型号 253发动机罩到翼子板

*BE60.00-P-1001-01FA

型号 293发动机罩到翼子板

*BE60.00-P-1001-01OA

型号 253发动机罩到大灯

*BE60.00-P-1002-01FA

型号 293发动机罩到大灯

*BE60.00-P-1002-01OA

型号 253发动机罩到保险杠

*BE60.00-P-1003-01FA

型号 293发动机罩到保险杠

*BE60.00-P-1003-01OA

型号 293发动机罩到连续反光器饰条

*BE60.00-P-1006-01OA

型号 293发动机罩到散热器格栅

*BE60.00-P-1007-01OA

l
千分尺

*129589032100

8

拧紧左右两侧铰链 (1) 上的螺母 (10) 。

n
连接件 - 连接铰链到发动机罩

*BA88.40-P-1002-01N

9

固定左右两侧铰链 (1) 区域内的护盖 (8)。

型号 205

在后部调节高度

10

使用毛毡条 (3) 遮盖风挡玻璃 (4) 的螺栓 (2)。

毛毡条

*BR00.45-Z-1150-02A

11.1

松开风挡玻璃 (4) 区域内的雨水槽 (5)。

型号 205, 213, 238

11.2

拆下雨水槽 (5)。

型号 253

型号 293

AR88.80-P-4000LW

12

拆下紧固夹 (6)。

型号 205

13

松开左右两侧铰链 (1) 上的螺钉 (2)，并调整发动机罩 (7) 的高度。

14

拧紧左右两侧铰链 (1) 上的螺钉 (2) 。

n
连接件 - 连接铰链上部到铰链下部

*BA88.40-P-1008-01N

15

安装紧固夹 (6)。

型号 205

16.1

固定风挡玻璃 (4) 区域内的雨水槽 (5)。

型号 205, 213, 238

16.2

安装雨水槽 (5)。

型号 253

型号 293

AR88.80-P-4000LW

17

将毛毡条 (3) 从风挡玻璃 (4) 上撕下。

在前部调节高度

18

完全拧入左右两侧限位缓冲器 (14)。

19

通过拧左右两侧发动机罩锁闩上部 (12) 的螺母 (13)，调整发动机罩 (7) 的高度。

型号 205发动机罩到大灯

*BE60.00-P-1002-01BB

型号 205散热器饰板/柔性前端相对于发动机罩的伸出量

*BE60.00-P-1004-01BB

型号 205发动机罩到保险杠

*BE60.00-P-1005-01BB

型号 213发动机罩到大灯

*BE60.00-P-1002-01GA

型号 213散热器饰板/柔性前端相对于发动机罩的伸出量

*BE60.00-P-1004-01GA

型号 213发动机罩到保险杠

*BE60.00-P-1005-01GA

型号 238发动机罩到大灯

*BE60.00-P-1002-01HA

型号 238发动机罩到散热器饰板/柔性前端

*BE60.00-P-1003-01HA

型号 238散热器饰板/柔性前端相对于发动机罩的伸出量

*BE60.00-P-1004-01HA

型号 238发动机罩到保险杠

*BE60.00-P-1005-01HA

型号 253发动机罩到大灯

*BE60.00-P-1002-01FA

型号 293发动机罩到大灯

*BE60.00-P-1002-01OA

型号 253发动机罩到保险杠

*BE60.00-P-1003-01FA

型号 293发动机罩到保险杠

*BE60.00-P-1003-01OA

型号 293发动机罩到连续反光器饰条

*BE60.00-P-1006-01OA

型号 293发动机罩到散热器格栅

*BE60.00-P-1007-01OA

l
千分尺

*129589032100

20

用粉笔在发动机罩 (7) 的接触区域标记左/右限位缓冲器 (14)。

21

拆下限位缓冲器 (14)，直至发动机罩 (7) 在关闭时接触到限位缓冲器 (14)。

i
发动机罩 (7) 上的粉笔标记必须清晰可见。

22

将限位缓冲器 (14) 拧松四分之一圈。

i
为避免振动，需使发动机罩 (7) 略受张力。

23

使用底漆填料和修补用油漆笔修复铰链 (1) 区域和发动机罩锁闩上部 (12) 损坏的油漆。

如果调整时损坏油漆。

i
仅可使用经戴姆勒股份公司认可的底漆填料和油漆：

https://xentryportal.i.daimler.com

24

防止铰链 (1) 周围区域和发动机罩锁闩上部 (12) 发生腐蚀。

空腔防腐剂 (无溶剂), 1 升

*BR00.45-Z-1003-05A

间隙尺寸的检验值

号码

名称

型号 205.0/1

型号 205.2

BE60.00-P-1001-01BB

发动机罩到翼子板

尺寸 "A"

mm

3 (±0,5)

3 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 205.3

型号 205.4

BE60.00-P-1001-01BB

发动机罩到翼子板

尺寸 "A"

mm

3 (±0,5)

3 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的测试值和调整值

号码

名称

型号 253.3

型号 253.1/9

BE60.00-P-1001-01FA

发动机罩到翼子板

尺寸 "A"

mm

3,0 (±0,5)

3,0 (±0,5)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1001-01GA

发动机罩到翼子板

尺寸 "A"

mm

3 (±0,5)

3 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWE

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 238.3

型号 238.4

BE60.00-P-1001-01HA

发动机罩到翼子板

尺寸 "A"

mm

3 (±0,5)

3 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWO

AR60.00-P-0700-01LWO

缝隙尺寸

号码

名称

型号 293

BE60.00-P-1001-01OA

发动机罩到翼子板

尺寸 "A"

mm

4 (±0,5)

有关图片, 见

-

间隙尺寸的检验值

号码

名称

型号 205.0/1

型号 205.2

BE60.00-P-1002-01BB

发动机罩到大灯

尺寸 "B"

mm

5,5 (±1,5)

5,5 (±1,5)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 205.3

型号 205.4

BE60.00-P-1002-01BB

发动机罩到大灯

尺寸 "B"

mm

5,5 (±1,5)

5,5 (±1,5)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的测试值和调整值

号码

名称

型号 253.3

型号 253.1/9

BE60.00-P-1002-01FA

发动机罩到大灯

尺寸 "B"

mm

14,5 (+2/-1,5)

14,5 (+2/-1,5)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1002-01GA

发动机罩到大灯

尺寸 "B"

mm

5,2 (±1,5)

5,2 (±1,5)

有关图片, 见

AR60.00-P-0700-01LWE

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 238.3

型号 238.4

BE60.00-P-1002-01HA

发动机罩到大灯

尺寸 "B"

mm

7,5 (±1,5)

7,5 (±1,5)

有关图片, 见

AR60.00-P-0700-01LWO

AR60.00-P-0700-01LWO

缝隙尺寸

号码

名称

型号 293

BE60.00-P-1002-01OA

发动机罩到大灯

尺寸 "B1"

mm

6 (±1,5)

有关图片, 见

-

间隙尺寸的检验值

号码

名称

型号 205.0/1

型号 205.2

BE60.00-P-1003-01BB

发动机罩到散热器饰板/柔性前端

尺寸 "C"

mm

3,5 (±1)

3,5 (±1)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 205.3

型号 205.4

BE60.00-P-1003-01BB

发动机罩到散热器饰板/柔性前端

尺寸 "C"

mm

3,5 (±1)

3,5 (±1)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的测试值和调整值

号码

名称

型号 253.3

型号 253.1/9

BE60.00-P-1003-01FA

发动机罩到保险杠

尺寸 "D"

mm

4,5 (+1/-1,5)

4,5 (+1/-1,5)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1003-01GA

发动机罩到散热器饰板/柔性前端

尺寸 "C"

mm

3,6 (±0,8)

3,6 (±0,8)

有关图片, 见

AR60.00-P-0700-01LWE

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 238.3

型号 238.4

BE60.00-P-1003-01HA

发动机罩到散热器饰板/柔性前端

尺寸 "C"

mm

3,5 (±0,5)

3,5 (±0,5)

有关图片, 见

AR60.00-P-0700-01LWO

AR60.00-P-0700-01LWO

缝隙尺寸

号码

名称

型号 293

BE60.00-P-1003-01OA

发动机罩到保险杠

尺寸 "B2"

mm

2 (±1)

有关图片, 见

-

间隙尺寸的检验值

号码

名称

型号 205.0/1

型号 205.2

BE60.00-P-1004-01BB

散热器饰板/柔性前端相对于发动机罩的伸出量

尺寸 "C"

mm

1 (±1)

1 (±1)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 205.3

型号 205.4

BE60.00-P-1004-01BB

散热器饰板/柔性前端相对于发动机罩的伸出量

尺寸 "C"

mm

1 (±1)

1 (±1)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1004-01GA

散热器饰板/柔性前端相对于发动机罩的伸出量

尺寸 "C"

1 (±1)

1 (±1)

有关图片, 见

AR60.00-P-0700-01LWE

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 238.3

型号 238.4

BE60.00-P-1004-01HA

散热器饰板/柔性前端相对于发动机罩的伸出量

尺寸 "C1"

mm

1,5 (±1)

1,5 (±1)

有关图片, 见

AR60.00-P-0700-01LWO

AR60.00-P-0700-01LWO

间隙尺寸的检验值

号码

名称

型号 205.0/1

型号 205.2

BE60.00-P-1005-01BB

发动机罩到保险杠

尺寸 "D"

mm

4 (±1)

4 (±1)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 205.3

型号 205.4

BE60.00-P-1005-01BB

发动机罩到保险杠

尺寸 "D"

mm

4 (±1)

4 (±1)

有关图片, 见

AR60.00-P-0700-01LW

AR60.00-P-0700-01LW

间隙尺寸的检验值

号码

名称

型号 213.0/1

型号 213.2

BE60.00-P-1005-01GA

发动机罩到保险杠

尺寸 "D"

mm

3,8 (±1)

3,8 (±1)

有关图片, 见

AR60.00-P-0700-01LWE

AR60.00-P-0700-01LWE

间隙尺寸的检验值

号码

名称

型号 238.3

型号 238.4

BE60.00-P-1005-01HA

发动机罩到保险杠

尺寸 "D"

mm

4,5 (±1)

4,5 (±1)

有关图片, 见

AR60.00-P-0700-01LWO

AR60.00-P-0700-01LWO

缝隙尺寸

号码

名称

型号 293

BE60.00-P-1006-01OA

发动机罩到连续反光器饰条

尺寸 "C"

mm

6 (±1,5)

有关图片, 见

-

缝隙尺寸

号码

名称

型号 293

BE60.00-P-1007-01OA

发动机罩到散热器格栅

尺寸 "D"

mm

7 (±1,5)

有关图片, 见

-

n
发动机罩

号码

名称

型号 205

型号 213

BA88.40-P-1001-01N

连接件 - 连接铰链到车身

Nm

10

10

n
发动机罩

号码

名称

型号 238

型号 253

BA88.40-P-1001-01N

连接件 - 连接铰链到车身

Nm

10

10

n
发动机罩

号码

名称

型号 293

BA88.40-P-1001-01N

连接件 - 连接铰链到车身

Nm

10

n
发动机罩

号码

名称

型号 205

型号 213

BA88.40-P-1002-01N

连接件 - 连接铰链到发动机罩

Nm

10

10

n
发动机罩

号码

名称

型号 238

型号 253

BA88.40-P-1002-01N

连接件 - 连接铰链到发动机罩

Nm

10

10

n
发动机罩

号码

名称

型号 293

BA88.40-P-1002-01N

连接件 - 连接铰链到发动机罩

Nm

10

n
发动机罩

号码

名称

型号 205

型号 213

BA88.40-P-1008-01N

连接件 - 连接铰链上部到铰链下部

Nm

23

23

n
发动机罩

号码

名称

型号 238

型号 253

BA88.40-P-1008-01N

连接件 - 连接铰链上部到铰链下部

Nm

23

23

n
发动机罩

号码

名称

型号 293

BA88.40-P-1008-01N

连接件 - 连接铰链上部到铰链下部

Nm

23

n
发动机罩升降杆

号码

名称

型号 205

型号 213

BA91.60-P-1002-02A

螺栓/螺母 - 连接发动机罩升降器到车身

Nm

10

10

n
发动机罩升降杆

号码

名称

型号 238

型号 253

BA91.60-P-1002-02A

螺栓/螺母 - 连接发动机罩升降器到车身

Nm

10

10

检修工具

号码

名称

订单号

BR00.45-Z-1003-05A

空腔防腐剂 (无溶剂), 1 升

A 000 986 72 70 10

BR00.45-Z-1150-02A

毛毡条

A 000 983 89 10
