型号

205, 213

带代码P23 (EXCLUSIVE 外饰)

图示为车型 205, 装配 AIRPANEL/代码 (5U3)

1

散热器饰板

2.2

螺栓

2.1

螺钉

3

夹子

1

散热器饰板

6

电气连接器

4

电气连接器

7

固定片

5

电缆扎带

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下电缆扎带 (5)

型号 205

带代码P23 (EXCLUSIVE 外饰)

2

断开电气连接器 (4)

型号 205, 213

带代码5U3 (AIRPANEL)

带代码P23 (EXCLUSIVE 外饰)

3

断开的电气连接器 (6)

型号 205, 213

带代码501 (360°摄像头)

带代码P23 (EXCLUSIVE 外饰)

4

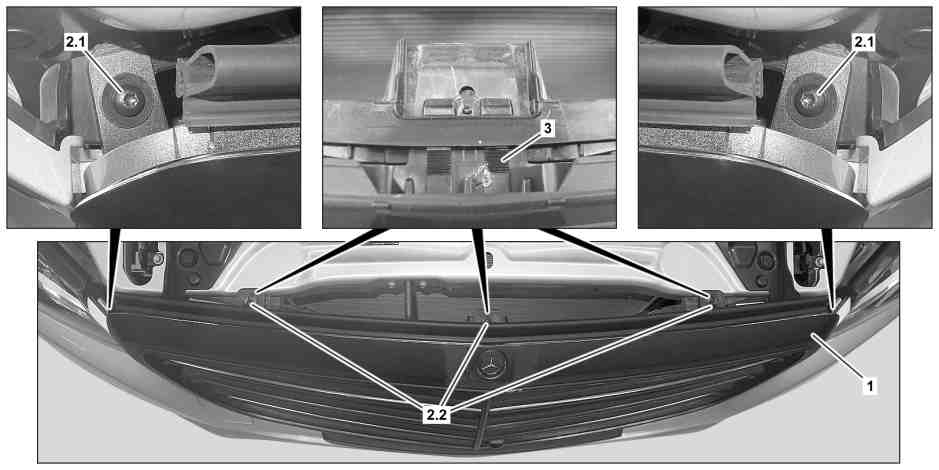

松开螺栓 (2.1, 2.2)

5

将散热器格栅 (1) 从固定件 (3) 上取下并向前拉出

6

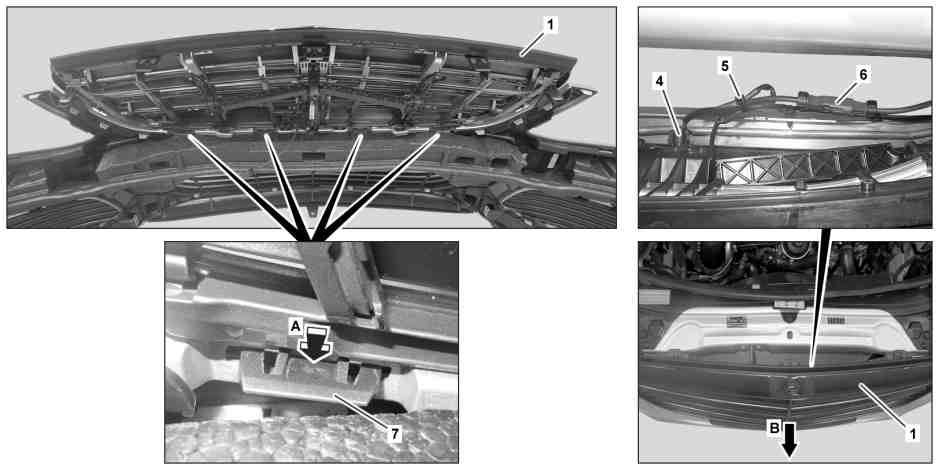

将散热器格栅 (1) 从固定卡 (7) (箭头 A 所示) 上松开并从保险杠 (箭头 B 所示) 上向前拆下

l
安装楔

*110589035900

7

按照拆卸的相反顺序进行安装

调节

8

调节散热器格栅 (1)

AR88.20-P-2001LW

校准

9

使用诊断系统校准 360°摄像头

型号 205, 213

带代码501 (360°摄像头)

带代码P23 (EXCLUSIVE 外饰)

a

AD00.00-P-2000-04B
