型号

205, 213

除了代码P23 (EXCLUSIVE 外饰)

型号

238, 253 （253.388/389/988/989除外）

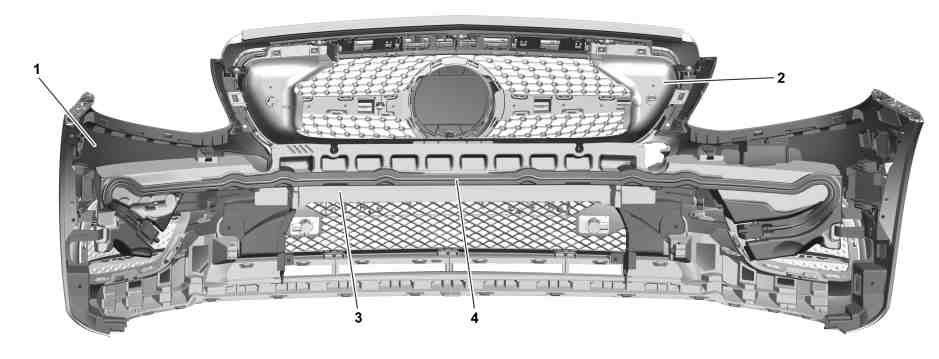

1

前保险杠

3

碰撞缓冲器

2

散热器饰板

4

行人保护装置传感器

e
d

拆卸/安装

1

拆下前保险杠 (1)

型号 205

除了代码P23 (EXCLUSIVE 外饰)

型号 253 （253.388/389/988/989除外）

AR88.20-P-2000LW

型号 213

除了代码P23 (EXCLUSIVE 外饰)

型号 238 （238.361/461除外）

除了代码P31 (AMG Line 外饰)

AR88.20-P-2000LWE

2

将电气连接器从行人保护传感器 (4) 上断开

型号 205, 213

带代码U60 (保护性发动机罩（行人保护装置）)

除了代码P23 (EXCLUSIVE 外饰)

型号 238 （238.361/461除外）

带代码U60 (保护性发动机罩（行人保护装置）)

除了代码P31 (AMG Line 外饰)

型号 253 （253.388/389/988/989除外）

带代码U60 (保护性发动机罩（行人保护装置）)

3

拆下碰撞缓冲器 (3)

专业提示
severity=N

行人保护传感器说明

型号 205

带代码U60 (保护性发动机罩（行人保护装置）)

除了代码P23 (EXCLUSIVE 外饰)

型号 253 （253.388/389/988/989除外）

带代码U60 (保护性发动机罩（行人保护装置）)

AH91.60-P-0001-01A

专业提示
severity=N

碰撞缓冲器的一般说明

AH88.20-P-1000-01A

i
型号 205, 213

带代码U60 (保护性发动机罩（行人保护装置）)

除了代码P23 (EXCLUSIVE 外饰)

型号 238 （238.361/461除外）

带代码U60 (保护性发动机罩（行人保护装置）)

除了代码P31 (AMG Line 外饰)

型号 253 （253.388/389/988/989除外）

带代码U60 (保护性发动机罩（行人保护装置）)

组装:
确保将行人保护传感器 (4) 的软管正确安装在碰撞缓冲器 (3) 中.

如果有报告错误

↓

正确铺设行人保护传感器 (4) 的软管.

型号 205

带代码U60 (保护性发动机罩（行人保护装置）)

除了代码P23 (EXCLUSIVE 外饰)

型号 253 （253.388/389/988/989除外）

带代码U60 (保护性发动机罩（行人保护装置）)

AR91.60-P-0950LW

型号 213

带代码U60 (保护性发动机罩（行人保护装置）)

除了代码P23 (EXCLUSIVE 外饰)

型号 238 （238.361/461除外）

带代码U60 (保护性发动机罩（行人保护装置）)

除了代码P31 (AMG Line 外饰)

AR91.60-P-0950LWE

4

将散热器饰板 (2) 从前保险杠 (1) 上拆下

5

按照拆卸的相反顺序进行安装
