型号

205, 213

带代码233 (车距车速自动调节系统增强版 (DISTRONIC PLUS))

型号

205, 213

带代码239 (车距车速自动调节系统专业版 (DISTRONIC PRO))

型号

205, 213

带代码772 (AMG-Styling - 前扰流板、侧裙板)

型号

205, 213

带代码P15 (时尚型外饰)

型号

205, 213

带代码P76 (外饰标准装备)

型号

238, 253, 293

更改提示

24.05.2017

包括了在梅赛德斯三叉星徽中断开电气连接器。

操作步骤 2，3

1

‌‌梅赛德斯三叉星徽

2

散热器饰板

e

拆卸

1

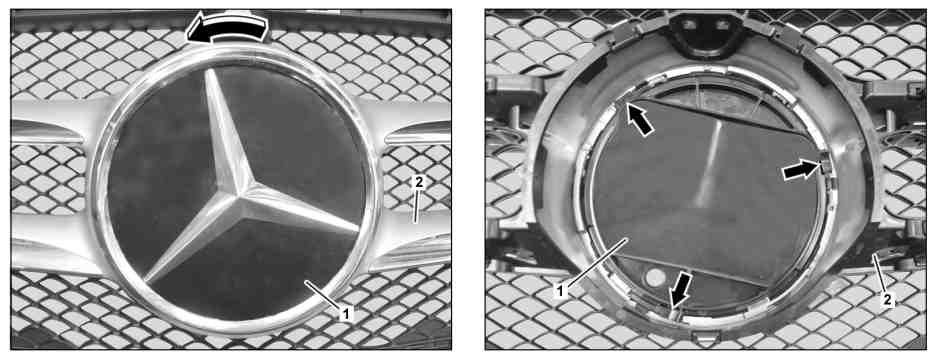

沿箭头所示方向将梅赛德斯三叉星徽（1）转动约 15°并从散热器格栅（2）上拆下

2

在梅赛德斯三叉星徽（1）中断开电气连接器。

型号 205, 213, 238

带代码233 (车距车速自动调节系统增强版 (DISTRONIC PLUS))

型号 205, 213, 238

带代码239 (车距车速自动调节系统专业版 (DISTRONIC PRO))

d

安装

3

在梅赛德斯三叉星徽（1）中连接电气连接器。

型号 205, 213, 238

带代码233 (车距车速自动调节系统增强版 (DISTRONIC PLUS))

型号 205, 213, 238

带代码239 (车距车速自动调节系统专业版 (DISTRONIC PRO))

4

如图所示，使用掣子爪（箭头所示）将梅赛德斯三叉星徽（1）插入散热器格栅（2）中，然后沿着与箭头相反的方向转动大约 15°
