型号

205.0/1/3/4

型号

213.0/1

型号

238

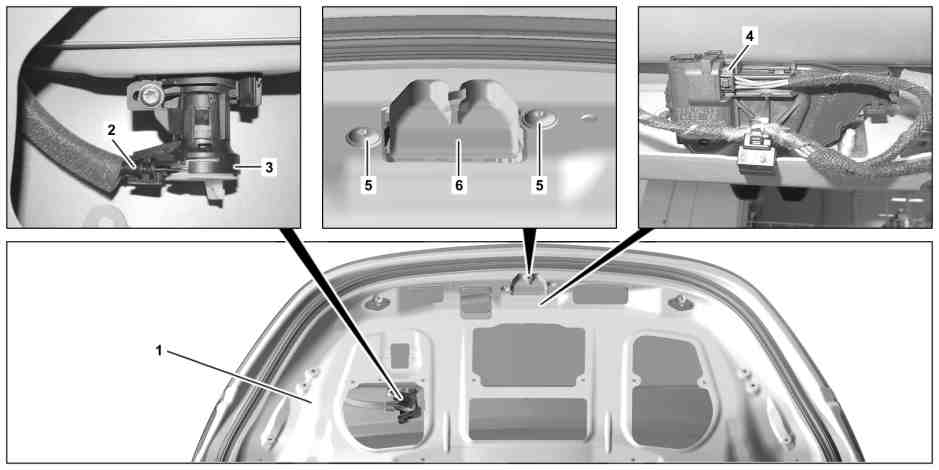

图示为车型 205.0

1

行李箱盖

4

电气连接器

2

电缆

5

螺栓

3

解锁装置

6

行李箱盖锁

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

有关行李箱盖打开/关闭传感装置的提示

AH80.61-P-0001-01A

e
d

拆卸/安装

1

拆下行李箱盖 (1) 上的镶板

型号 205.0/1

AR68.30-P-8151LW

型号 205.3

AR68.30-P-8151CLW

型号 205.4, 238.4

AR68.30-P-8151LWR

型号 213.0/1, 238.3

AR68.30-P-8151LWE

2

将拉线 (2) 从解锁装置 (3) 上松开

型号 205.0/1, 213.0/1

3

断开电气连接器 (4)

4.1

标记螺栓 (5) 在行李箱盖 (1) 上的安装位置

型号 205.0/1, 213.0/1

4.2

标记行李箱盖锁 (6) 在行李箱盖 (1) 上的安装位置

型号 205.3/4, 238

5

拆下螺钉/螺栓 (5)

i
安装:
根据标记对齐行李箱盖锁 (6).

n
螺栓 - 连接行李箱盖锁到行李箱盖

*BA88.50-P-1004-03A

6

拆下行李箱盖锁 (6)

7

按照拆卸的相反顺序进行安装

n
行李箱盖

号码

名称

型号 205

型号 213

BA88.50-P-1004-03A

螺栓 - 连接行李箱盖锁到行李箱盖

Nm

9

9

n
行李箱盖

号码

名称

型号 238

BA88.50-P-1004-03A

螺栓 - 连接行李箱盖锁到行李箱盖

Nm

9
