型号

205.0/1/3

型号

213.0/1

型号

238.3

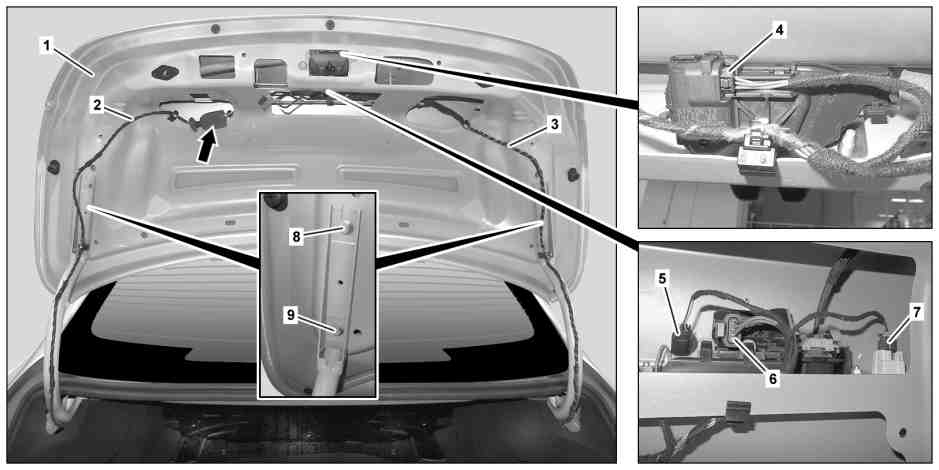

图示为车型 205.0 (装配 360° 摄像头/代码 501)

1

行李箱盖

6

电气连接器

2

左侧电线束

7

电气连接器

3

右侧电线束

8

螺钉

4

电气连接器

9

螺钉

5

电气连接器

a
注意危险！

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

i

有关行李箱盖打开/关闭传感装置的提示

AH80.61-P-0001-01A

e

拆卸

1

拆下行李箱盖 (1) 上的镶板

型号 205.0/1

AR68.30-P-8151LW

型号 205.3

AR68.30-P-8151CLW

型号 213.0/1, 238.3

AR68.30-P-8151LWE

2

断开内部左后灯组和内部右后灯组上的电气连接器

型号 205.3, 238.3

3

将左侧电线束 (2) 从分离点 (箭头所示) 上断开并从行李箱盖 (1) 上拆下

型号 205.0/1, 213.0/1

带代码218 (倒车摄像机)

型号 205.0/1, 213.0/1

带代码501 (360°摄像头)

型号 205.3, 238.3

4

断开电气连接器 (4, 5, 6 和 7) 并将右侧电线束 (3) 从行李箱盖 (1) 上拆下

i
电气连接器 (4, 5, 6 和 7) 的数量随车型和装备而变.

5

拆下螺钉/螺栓 (9)

6

松开螺钉/螺栓 (8)

i
需要由助手固定行李箱盖 (1).

7

向上拆下行李箱盖 (1)

i
必须有助手协助.

d

安装

8

用螺栓 (8) 将行李箱盖 (1) 钩入铰链中

i
必须有助手协助.

9

拧紧螺栓 (8), 确保仍然可以移动行李箱盖 (1)

i
调节行李箱盖 (1) 时拧紧螺栓 (8).

必须有助手协助.

10

拧入螺栓 (9), 确保行李箱盖 (1) 仍然可以移动

i
调节行李箱盖 (1) 时拧紧螺栓 (9).

11

安装右侧电线束 (3) 并连接电气连接器 (4, 5, 6 和 7)

i
电气连接器 (4, 5, 6 和 7) 的数量随车型和装备而变.

12

将左侧电线束 (2) 连接至分离点 (箭头所示) 并安装在行李箱盖 (1) 上

型号 205.0/1, 213.0/1

带代码218 (倒车摄像机)

型号 205.0/1, 213.0/1

带代码501 (360°摄像头)

型号 205.3, 238.3

13

断开内部左后灯组和内部右后灯组上的电气连接器

型号 205.3, 238.3

14

调节行李箱盖 (1)

AR88.50-P-5200LW

15

安装行李箱盖 (1) 上的镶板

型号 205.0/1

AR68.30-P-8151LW

型号 205.3

AR68.30-P-8151CLW

型号 213.0/1, 238.3

AR68.30-P-8151LWE
