型号

205.0/1

型号

213.0/1

1

电缆

2

螺钉

3

解锁

4

固定件

5

紧急钥匙

6

锁芯

a
注意危险！

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

i

有关行李箱盖打开/关闭传感装置的提示

型号 205.0/1

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

型号 213.0/1

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AH80.61-P-0001-01A

e
d

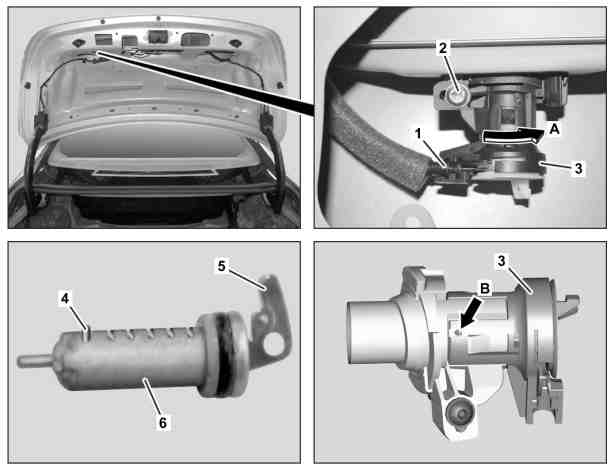

拆卸/安装

1

拆下行李箱盖镶板

型号 205.0/1

AR68.30-P-8151LW

型号 213.0/1

AR68.30-P-8151LWE

2

将电缆 (1) 从解锁装置 (3) 上取下

3

旋开螺栓 (2)

i
螺栓 (2) 仍留在解锁装置 (3) 上.

4

沿箭头 A 所示方向转动解锁装置 (3) 并拆下

5

使用紧急钥匙 (5) 将锁芯 (6) 沿逆时针方向转动 90°

6

将直径 2 毫米的尖冲头插入开口 (箭头所示) 中并解锁锁芯 (6) 上的固定器 (4)

7

将紧急钥匙 (5) 上的锁芯 (6) 从解锁装置 (3) 上拉出

i
安装:
在锁芯 (6) 上涂抹润滑脂.

锁芯润滑脂喷雾, 50 ml

*BR00.45-Z-1012-06A

8

按照拆卸的相反顺序进行安装

检修工具

号码

名称

订单号

BR00.45-Z-1012-06A

锁芯润滑脂喷雾, 50 ml

A 002 989 06 51
