型号

205.0/1/3

带代码881 (行李箱盖遥控关闭)

型号

213.0/1

带代码881 (行李箱盖遥控关闭)

型号

238.3

带代码881 (行李箱盖遥控关闭)

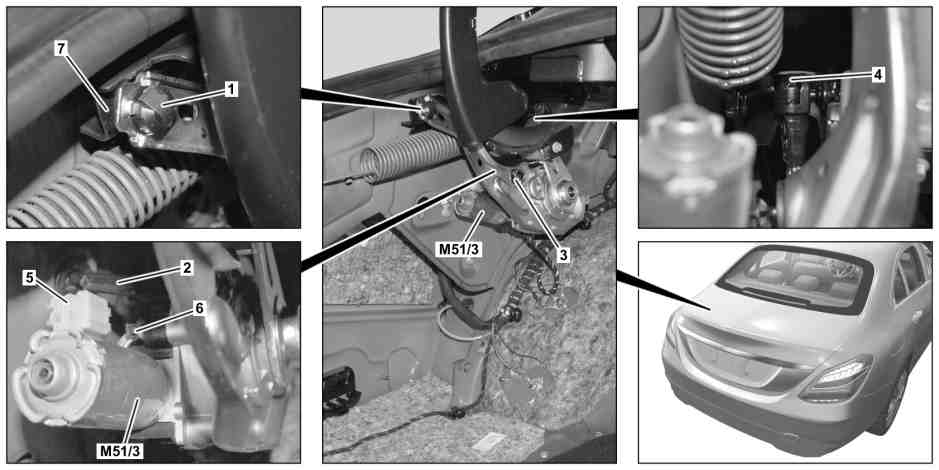

图示为车型 205.0

1

夹子

4

夹子

7

支架

2

支架

5

电气连接器

M51/3

行李箱盖控制驱动单元

3

球头和套筒轴承

6

电气连接器

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

AH80.61-P-0001-01A

e
d

拆卸/安装

1

拆下行李箱左侧的侧板

型号 205.0/1/3

带代码881 (行李箱盖遥控关闭)

AR68.30-P-4800LW

型号 213.0/1

带代码881 (行李箱盖遥控关闭)

AR68.30-P-4800LWE

型号 238.3

带代码881 (行李箱盖遥控关闭)

AR68.30-P-4800LWO

2

使用合适的螺丝刀提起卡子 (1) 并将行李箱盖控制驱动单元 (M51/3) 从支架 (7) 上松开

p

不要拆下夹子 (1).

否则不能确保夹子 (1) 正确张紧.

3

将支架 (2) 从滚珠轴承 (3) 上松开并将行李箱盖控制驱动单元 (M51/3) 向行李箱中央转动

4

使用合适的螺丝刀提起卡子 (4) 并拆下行李箱盖控制驱动单元 (M51/3)

p

不要拆下卡子 (4).

否则不能确保卡子 (4) 正确张紧.

5

断开电气连接器 (5)

6

断开电气连接器 (6)

7

按照拆卸的相反顺序进行安装

标准化

8

手动关闭行李箱盖

9

将驾驶员车门镶板中的驾驶员行李箱盖控制驱动单元按钮促动至 "打开" 位置, 直至行李箱盖位于上部极限止动位置

10

然后将行李箱盖控制按钮沿 "开启" 位置促动 4 秒
