型号

213.0/1

带代码881 (行李箱盖遥控关闭)

型号

238.3

带代码881 (行李箱盖遥控关闭)

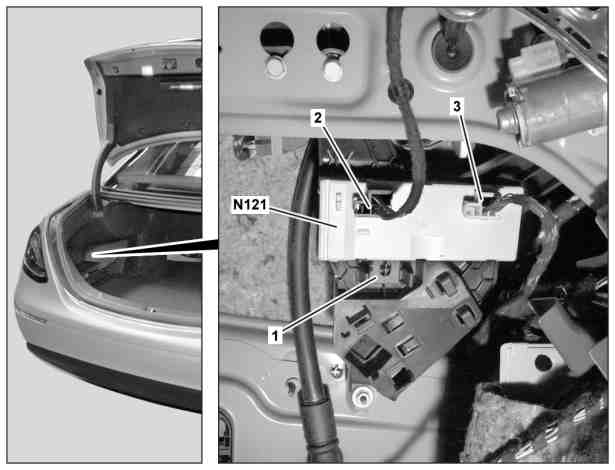

图示为车型 213.0

1

掣子爪

2

电气连接器

3

电气连接器

N121

行李箱盖控制单元

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

AH80.61-P-0001-01A

e
d

拆卸/安装

1

使用诊断系统执行行李箱盖控制系统控制单元 (N121) 的试运行

更换行李箱盖控制系统控制单元 (N121) 时.

a

型号 213.0/1

带代码881 (行李箱盖遥控关闭)

AD00.00-P-2000-04B

a

型号 238.3

带代码881 (行李箱盖遥控关闭)

AD00.00-P-2000-06LWO

2

拆下行李箱左侧的侧板

型号 213.0/1

带代码881 (行李箱盖遥控关闭)

AR68.30-P-4800LWE

型号 238.3

带代码881 (行李箱盖遥控关闭)

AR68.30-P-4800LWO

3

断开电气连接器 (2)

4

断开电气连接器 (3)

5

将行李箱盖控制系统控制单元 (N121) 从掣子爪 (1) 上松开并拆下

6

按照拆卸的相反顺序进行安装

标准化

7

手动关闭行李箱盖

重新安装之前拆下的行李箱盖控制系统控制单元 (N121) 时.

8

将驾驶员侧车门镶板上的驾驶员行李箱盖控制按钮促动至 "开启" 位置, 直至行李箱盖达到上部止动位

重新安装之前拆下的行李箱盖控制系统控制单元 (N121) 时.

9

将驾驶员车门镶板上的驾驶员行李箱盖控制按钮沿 "开启" 方向再次促动 4 秒

重新安装之前拆下的行李箱盖控制系统控制单元 (N121) 时.
